Puede especificar la posición de algunos tipos de figuras respecto del sólido activo utilizando el cuadro de diálogo de Relación de la figura con el sólido. Puede crear una relación para las siguientes figuras de sólido:
- Corte de sólido
- Saliente de sólido
- Booleano
- Saliente booleano
- Agujero
- Cajera/protrusión
- Haga clic en el botón de

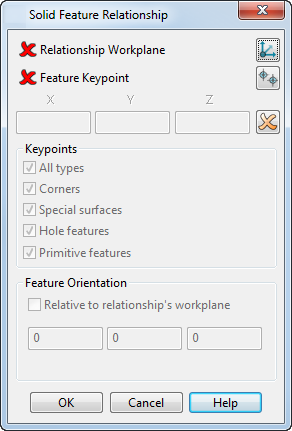

del cuadro de diálogo de figura de sólido correspondiente para abrir el cuadro de diálogo de Relación de la figura con el sólido:
- Utilice las siguientes opciones del cuadro de diálogo para especificar las posiciones relativas respecto del sólido:
— Posicione el plano de trabajo de la relación.
— Especifique el punto de la figura que va a utilizar.
— Introduzca los valores de X, Y y Z para especificar la distancia que hay entre dos puntos clave.
Elimine la relación.
El estado de la relación se indica en el cuadro de diálogo de figura con el icono de
(si no hay ninguna relación especificada) o con el de
(hay una relación válida especificada).
- Después de hacer clic en el botón de Plano de trabajo de la relación , utilice las siguientes opciones para especificar el punto clave del sólido:
- Todos los tipos — Active esta opción para visualizar todos los puntos clave. Desactive esta opción para utilizar las otras opciones de punto clave para configurar la visualización. Activar cualquier otra opción de punto clave desactiva la de para configurar la visualización.
- Esquinas — Active esta opción para visualiza puntos de esquina en el sólido.
- Superficies especiales — Active esta opción para visualizar puntos clave en superficies de formas especiales (planos, cilindros, conos, toroides y esferas).
- Figuras de agujero — Active esta opción para visualizar puntos clave de figuras de agujero.
- Figuras de primitivo — Active esta opción para visualizar puntos clave de figuras de primitivo.
- Relativo al plano de trabajo de la relación — Active esta opción para alinear la figura de forma que sus ejes sean paralelos a los del plano de trabajo de la relación. Desactive esta opción para que la orientación de la figura sea independiente del plano de trabajo de la relación.
- Campos de X, Y, Z — Introduzca los ángulos X, Y y Z que se utilizan en la torsión de la figura en cada eje. Las torsiones se aplican en el orden en el que se introducen. El orden en el que se aplican las torsiones viene indicado por el orden de transformación de las torsiones, que figura en la parte inferior del cuadro de diálogo cuando se introducen valores en los campos.
- Haga clic en el botón de Aceptar para aceptar los cambios y cerrar el cuadro de dialogo.
