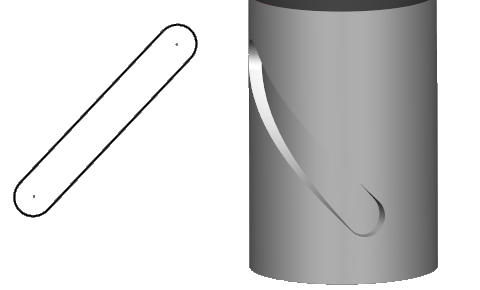

Utilice la figura de Corte radial para crear una cajera en un sólido que se puede fresar en una máquina torno-fresadora.
Para crear una figura de corte radial:
- Cree un plano de trabajo en el sólido centrado a lo largo del eje de revolución.
- Seleccione el sólido y haga clic en la pestaña de Sólido > panel de Figura > Cortar > Corte radial.

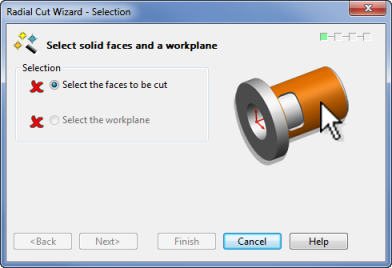

Se abre el cuadro de diálogo de Asistente de corte radial:

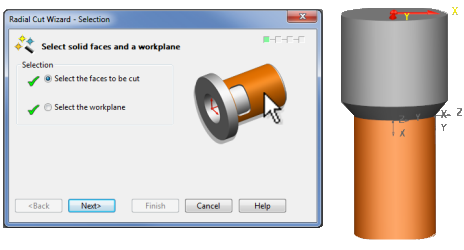

- Seleccione las caras cilíndricas que va a cortar y el plano de trabajo creado y haga clic en el botón deSiguiente.

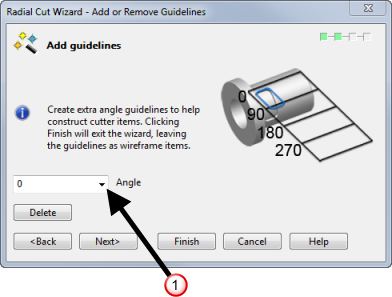

- Utilice la página de Añadir o eliminar líneas guía del asistente para insertar más líneas guía inclinadas.
- Introduzca un ángulo en el campo de Ángulo
y pulse la tecla de Intro para insertar una línea guía.
- Seleccione un ángulo en el campo de Ángulo y pulse la tecla de Supr para eliminar una línea guía.
Consejo: Las líneas guía resultan de utilidad como marcadores durante el dibujo de los elementos alámbricos con los que se corta el sólido.
- Introduzca un ángulo en el campo de Ángulo

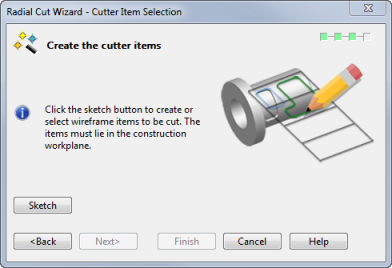

- Haga clic en el botón deSiguiente para acceder a la página de Selección del elemento de corte del asistente. Utilice esta página para determinar la forma del objeto de corte.
- Haga clic en el botón de Dibujo para ocultar el asistente e iniciar el modo de dibujo. Utilice el modo de dibujo para:
- crear elementos alámbricos nuevo, cuando proceda.
- seleccionar elementos alámbricos nuevos o existentes.
- Utilice el botón de
para seleccionar los elementos alámbricos que va a utilizar como objeto de corte.
- Haga clic en el botón de

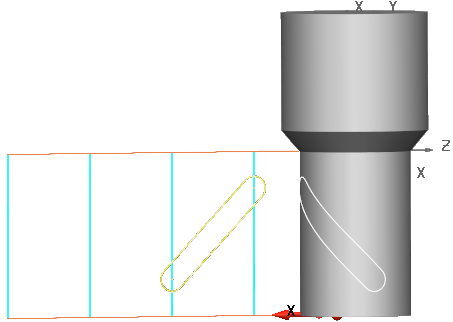

para volver a abrir el asistente y visualizar una proyección sobre el modelo de los elementos alámbricos. También puede hacer clic en el botón de
para descartar los elementos alámbricos y volver al asistente.

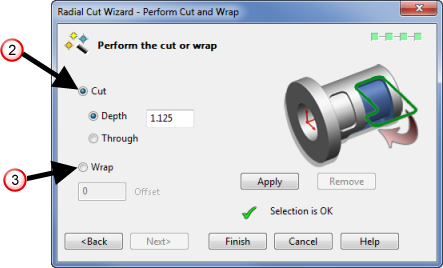

- Haga clic en el botón deSiguiente para abrir la página de Aplicar un corte y una envoltura del asistente con las siguientes opciones:
- Active la opción de Corte
para utilizar los elementos alámbricos como objeto de corte. Especifique la distancia de corte utilizando:
Profundidad — Introduzca un valor numérico para determinar la profundidad de corte.
A través — Corte a través de la línea central del cilindro.
- Active la opción de Envoltura
para dibujar los elementos alámbricos sobre el modelo, sin cortar el sólido.
Introduzca un valor en el campo de Desfase para alejar los elementos alámbricos del sólido.
- Haga clic en el botón de Aplicar para aplicar el corte o la envoltura.
- Haga clic en el botón de Eliminar para deshacer el corte o la envoltura.
- Active la opción de Corte
- Haga clic en el botón de Aplicar para aplicar el corte o la envoltura.
- Haga clic en el botón de Finalizar.
