Utilice la página de Sección para especificar los atributos predeterminados de la vista de sección:

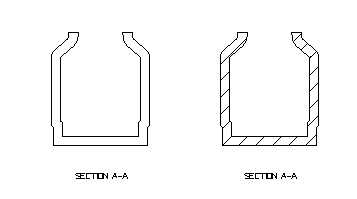

- Rayado automático — Active esta opción para rayar automáticamente vistas de sección:
- Visualizar los detalles ocultos — Active esta opción para visualiza líneas ocultas en las vistas de sección.

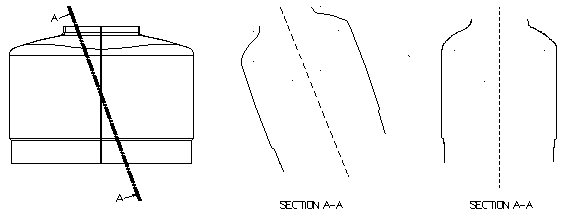

- Alinear secciones angulares con el eje principal — Active esta opción para alinear una vista de sección angular con el eje principal más cercano. Desactive esta opción para alinear la sección angular con la línea de sección. En la siguiente imagen, la vista del medio es una vista de sección con la opción de Alinear secciones angulares con el eje principal desactivada. Si se crea la sección con la opción de Alinear secciones angulares activada, se crea la vista de la derecha.
Nota: Se han añadido líneas discontinuas al dibujo para que se vea cómo se alinea la vista de sección-
- Alinear secciones angulares escalonadas — Active esta opción para rotar la vista y visualizar la sección escalonada en un estado aplanado. Permite medir una sección escalonada. Esta funcionalidad se utiliza para mejorar la precisión del dimensionado. Desactive esta opción para visualizar la sección escalonada.
- Flechas de sección apuntando a la línea de sección — Active esta opción para que la flecha de sección apunten hacia la línea de sección. Desactive esta opción para que la flecha de sección angular apunte desde la línea de sección.
- Ver la línea central donde la sección cambia de dirección — Active esta opción para que la línea central se visualice en la zona en la que la sección cambia de dirección.
- Altura del texto — Introduzca la altura del texto de anotación de la sección.
- Color — Asigne un color de la lista desplegable al texto de la sección.
- Etiqueta inicial de la sección — Introduzca la etiqueta inicial de una serie creciente de las etiquetas que se visualizan con cada nueva sección. Como máximo, en la etiqueta se pueden utilizar 32 caracteres, que tienen que acabar con una combinación alfanumérica que pueda ir creciendo, como por ejemplo Filtro D2.
