Cree una relación arrastrando un componente subordinado sobre uno maestro para visualizar puntos de adjunto. Cuando se visualice el adjunto deseado, suelte el componente subordinado para crear la relación.
Por ejemplo:
- Seleccione el componente que vaya a ser subordinado. Pase el ratón por encima del componente para visualizar los adjuntos del plano y el eje, señalados por las flechas.Nota: Para visualizar adjuntos de punto, vuelva a hacer clic en el componente y pase el ratón por encima del componente para resaltar adjuntos de punto.

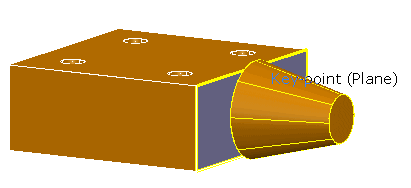

En este ejemplo, está resaltada la cara superior y una flecha indica un adjunto de plano:

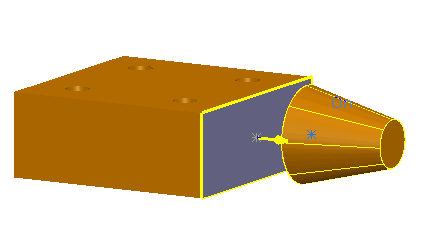

- Haga clic y arrastre el adjunto hacia el componente maestro. Se visualizan los adjuntos del componente maestro:
- Suelte el adjunto subordinado encima del adjunto correspondiente del componente maestro:
En este ejemplo, se crea una relación de plano a plano entre los componentes subordinado y maestro. Se añade la relación nueva al árbol del ensamblaje.
Si se suelta el botón lejos del componente maestro, no se crea ninguna relación y el componente subordinado recupera su orientación original.
