Para crear una dimensión entre dos líneas paralelas:
- Haga clic en la pestaña de Anotación > panel de Dimensión > Paralelo.
Se despliega la barra de herramientas de Dimensión. Se puede utilizar para modificar los atributos de las dimensiones nuevas, como el texto de anotación.
- Seleccione una línea.
Nota: No haga clic en un punto clave. Si se hace clic en un punto clave accidentalmente, vuelva a comenzar con el paso 1.
- Seleccione otra línea o haga clic en un punto.
Nota: Si se hace clic en un punto, la dimensión se mide dese la línea (perpendicularmente) al punto.

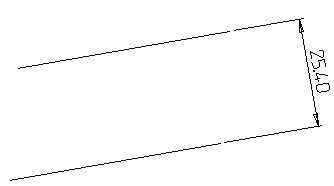

- Mueva el cursor y haga clic para especificar la posición de la anotación y añadir la dimensión:
