Jácenas independientes del boceto en montajes prefabricados de losa de jácena

Añada manualmente jácenas en entramado en montajes de losa de jácena.

Nota: Disponible en la próxima Extensión de prefabricado estructural para Revit 2019.

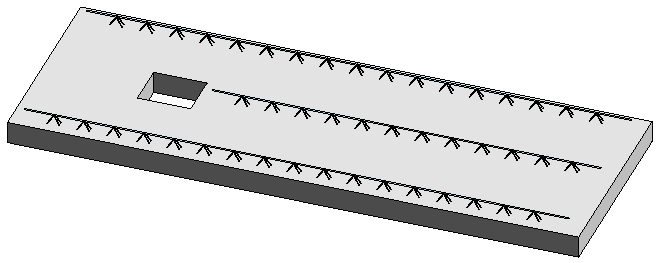

Para insertar jácenas en entramado independientes

1. Haga clic en la ficha Estructura grupo Plano de trabajo (Definir).
2. En el cuadro de diálogo Plano de trabajo, elija Seleccionar un plano y haga clic en Aceptar.
3. Seleccione la cara inferior del montaje de losa de jácena para definir el plano de trabajo.
4. Haga clic en la ficha Estructura grupo Modelo menú desplegable Componente (Colocar un componente).
5. En el selector de tipo situado ubicado en la parte superior de la paleta Propiedades, seleccione Losa de jácena - Jácena en entramado.

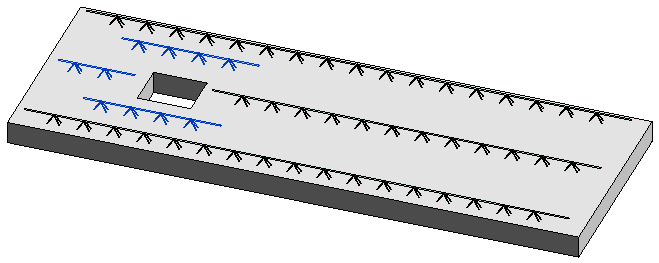

6. Dibuje el boceto de jácenas adicionales en una losa de jácena. Para ello, haga clic en los puntos inicial y final.

7. En la paleta Propiedades, en Restricciones, ajuste el parámetro Desfase para que coincida con los desfases de las jácenas originales en el montaje de losa (si es necesario).

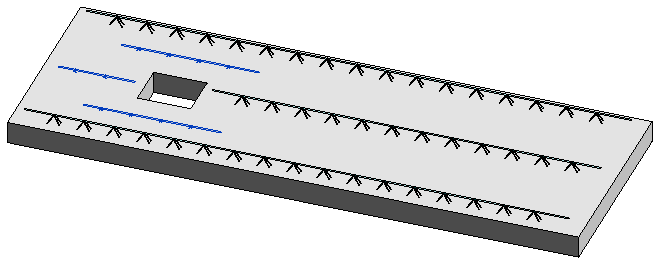

Al dibujar el boceto de las jácenas en el montaje de losa de jácena de este modo, estas son independientes de las reglas de refuerzo del montaje. Si se cambia o elimina la configuración de refuerzo del montaje de losa, estas jácenas independientes permanecerán en su lugar.

Consejo: Utilice la herramienta (Mounting Parts) para reemplazar las vigas de celosía de armadura que es posible que se hayan perdido en los montajes modificados.
