Utilizar propiedades térmicas definidas por tipos esquemáticos

Los tipos esquemáticos definen propiedades térmicas para los elementos de construcción durante el diseño esquemático.

Los análisis energéticos subsiguientes utilizan las pertinentes propiedades térmicas, que aportan información más detallada que los tipos conceptuales por defecto.

Puede seleccionar las categorías de elementos en las que desea utilizar tipos esquemáticos. Las categorías de elementos que no se hayan modificado con un tipo esquemático seguirán utilizando los tipos conceptuales por defecto. Si está activada la opción Elementos detallados, los tipos esquemáticos y los conceptuales se modifican con propiedades térmicas basadas en materiales, si se han definido.

Nota: Para las puertas, el análisis energético utiliza propiedades térmicas para una puerta de madera R2, incluso si se selecciona un tipo de puerta diferente en el cuadro de diálogo Tipos esquemáticos. Las puertas interiores se modelan como muros interiores (sin huecos); se les asigna el valor por defecto del tipo conceptual para muros interiores.

Para utilizar propiedades térmicas definidas por tipos esquemáticos

1. Haga clic en la ficha Analizargrupo Optimización de energía (Configuración de energía).
2. En el cuadro de diálogo Configuración de energía, en Otras opciones, haga clic en Editar.
3. En el cuadro de diálogo Opciones avanzadas de Configuración de energía, en Tipo esquemático, haga clic en la columna Valor y, a continuación, haga clic en .

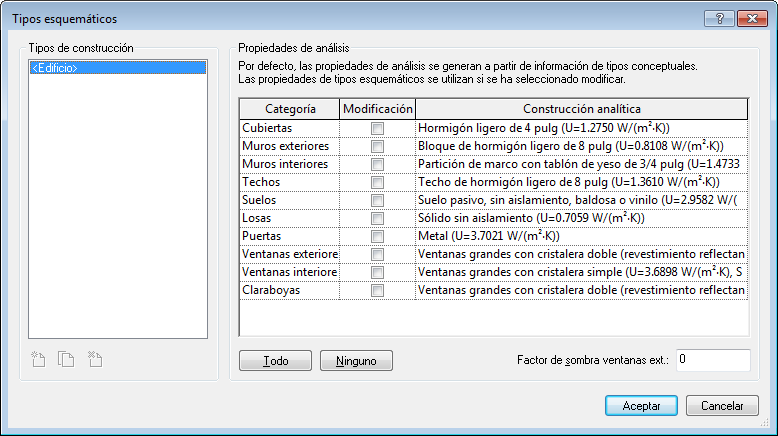

   El cuadro de diálogo Tipos esquemáticos muestra la lista de categorías de elementos, con la casilla Modificación sin seleccionar para todas las categorías.


4. En el cuadro de diálogo Tipos esquemáticos, haga lo siguiente:
   1. En el caso de una categoría para la que quiera utilizar propiedades térmicas definidas por tipos esquemáticos, seleccione Modificar. En la columna Construcción analítica, utilice la lista desplegable para seleccionar la construcción deseada.
      Nota: Para seleccionar Modificar para todas las categorías, haga clic en Todo. Para anularlo, haga clic en Ninguno.
   2. Para seguir utilizando propiedades térmicas definidas por tipos conceptuales en algunas categorías, anule la selección de sus casillas de verificación Modificar.
   3. Haga clic en Aceptar.

Al efectuar posteriormente análisis energéticos, las propiedades térmicas de los tipos esquemáticos especificados (construcciones analíticas) se utilizan en esas categorías de elementos.

Para obtener información sobre los supuestos en los tipos esquemáticos, descargue este archivo.
