El diseño de refuerzos para los elementos de estructura de hormigón armado se realiza de acuerdo con el código de diseño de refuerzo seleccionado.
Para calcular o diseñar refuerzos para elementos de hormigón de Revit:
- Seleccione los elementos de estructura de hormigón en Revit (con o sin el refuerzo definido); puede seleccionar varios elementos de distintos tipos (vigas, pilares y cimentaciones aisladas).

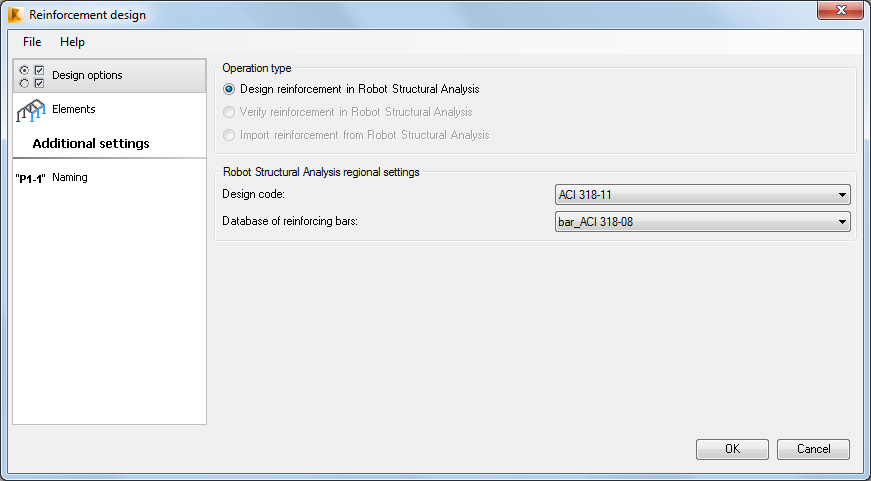

- Inicie la extensión desde la ficha Analizar de la cinta de opciones. Para ello, seleccione el panel Análisis y comprobación de código > Comprobación de código de refuerzo. En el cuadro de diálogo Diseño de refuerzos, seleccione Diseñar refuerzos en Robot Structural Analysis en Tipo de operación.
- En Configuración regional, seleccione el código de diseño o la base de datos de armaduras que se utilizarán durante los cálculos.

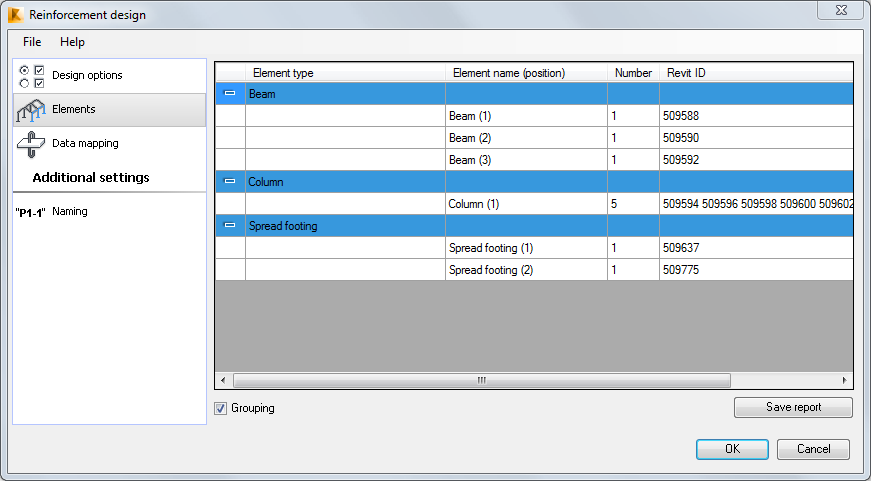

- Abra la ficha Elementos para ver la lista de posiciones a las que se asignan los elementos seleccionados.
Haga clic en Guardar informe para guardar el contenido de la ficha Elementos. Muestra los elementos de Revit (ID de Revit) e informa de las posiciones que se han asignado. Esto resulta útil si desea regresar a los elementos de Revit con el refuerzo diseñado o comprobado en Robot.
- Haga clic en Aceptar.
Inicia el módulo Robot mediante el que se puede calcular o realizar una comprobación basada en código de un tipo de elemento hormigón armado correspondiente (por ejemplo, viga o pilar de hormigón armado). Solo los datos geométricos de un elemento de estructura de hormigón armado se transfieren a Robot (los datos de armadura no se transfieren).
Los pasos siguientes para calcular el refuerzo de un elemento de hormigón armado deben realizarse en el módulo de cálculo de refuerzos:
- Defina las cargas.
- Defina los parámetros de diseño (opciones de cálculo y parámetros de refuerzo).
- Ejecute los cálculos de refuerzos.
- Vea los resultados o genere un informe tras la generación del refuerzo.
