Secuencias de comandos de Dynamo de Analytical Modeling

Obtenga más información sobre los grupos de nodos de una secuencia de comandos, el ajuste de las opciones de elementos, la vista preliminar del modelo y el registro.

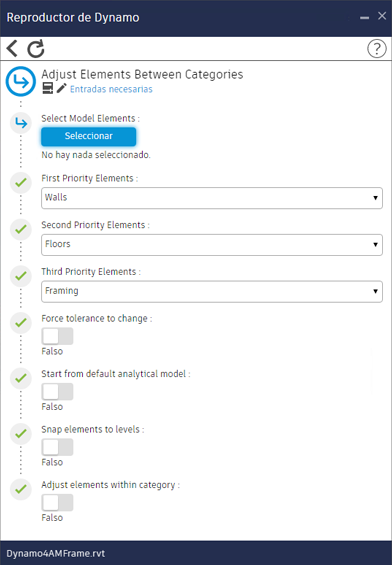

Ajustar elementos entre categorías

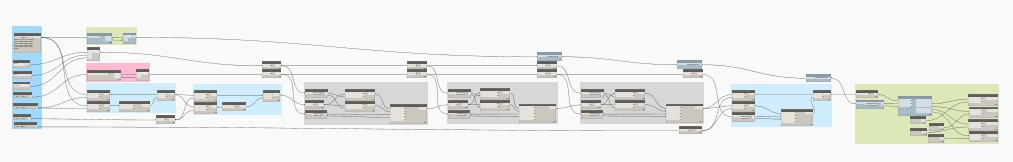

Todos los grupos de nodos se pueden dividir según su color (los nodos no agrupados se utilizan para fines organizativos):

• Entradas de datos (azul)
• Operaciones adicionales (azul claro)
• Operaciones de ajuste (gris)
• Visualización (verde)
• Interfaz de tolerancia (rojo)

Los grupos de nodos de operaciones de ajuste son elementos centrales de la secuencia de comandos, ya que ajustan los elementos según las prioridades. Cada grupo de nodos está formado por los siguientes elementos:

• Nodos de transferencia de entrada (elementos del modelo, categoría de elementos principales y secundarios, y tolerancia).
• Nodos de filtrado.
• Nodo de translación.

Los grupos de nodos de operaciones adicionales son más sencillos, ya que funcionan con toda la selección. Cada grupo de nodos incluye los siguientes elementos:

• Nodos de transferencia de entrada (transferirán la selección al nodo de operación principal o al nodo de salida. En función de las opciones de entrada, para el ajuste entre categorías, habrá un nodo adicional que transferirá la tolerancia).
• Nodo de operación principal (diferente para cada grupo de nodos).
• Nodo de salida.

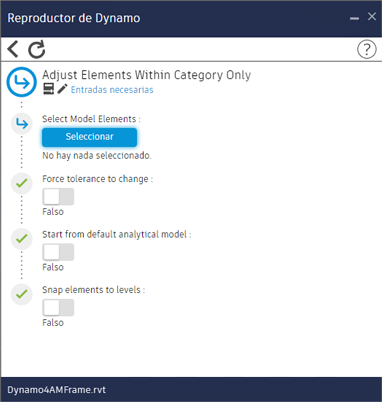

Ajustar los elementos solo dentro de la categoría

Proporciona menos opciones; su principal objetivo es utilizar Ajustar los elementos dentro de la categoría de la secuencia de comandos anterior.

Vista preliminar del modelo de Dynamo

El algoritmo de Dynamo permite previsualizar los cambios introducidos en el modelo analítico de Revit. La vista preliminar solo puede mostrarse en el entorno de Dynamo.

La geometría se imprime en función de la clave:

• Gris: elementos no modificados.
• Rojo: geometría inicial de los elementos modificados.
• Verde: geometría final de los elementos modificados.
• Azul: vectores de translación.

Registro

Las ventanas de advertencia se muestran mediante el ajuste de los bloques. Una secuencia de comandos de Dynamo suministrada consta de cuatro bloques de ajuste; por lo tanto, pueden aparecer cuatro ventanas de advertencia si cada uno de los bloques intenta trabajar con elementos no admitidos. Las ventanas de advertencia no bloquean ni detienen el procesamiento de la secuencia de comandos completa.

Los elementos notificados se omiten automáticamente.

Las advertencias o los errores se imprimen en el archivo Dynamo4AMLib.log, ubicado junto al archivo de proyecto de Revit o en: %AppData%\Dynamo\Dynamo Revit\1.3\packages\Autodesk Analytical Modeling 2019 Dynamo\bin.
