Datos de entrada de modelado analítico

Obtenga información sobre los elementos analíticos utilizados en una secuencia de comandos, la prioridad de los elementos, la tolerancia y el flujo de datos.

Elementos de modelo

Los elementos analíticos utilizados en una secuencia de comandos son:
  • Armazones analíticos: para vigas y tornapuntas estructurales.
  • Pilares analíticos: para pilares estructurales.
  • Suelos analíticos: para suelos estructurales.
  • Muros analíticos: para muros estructurales.
El algoritmo se puede aplicar en una parte seleccionada del modelo o en todo el modelo. Puede seleccionar elementos físicos, elementos analíticos o ambos.


El algoritmo funciona con objetos físicos y analíticos.

Otros tipos de objetos, como ventanas y escaleras, se filtran para excluirlos de la selección justo después de iniciar la secuencia de comandos. Si selecciona solo elementos físicos, los elementos analíticos se obtienen directamente de los objetos físicos seleccionados.

La secuencia de comandos no tendrá en cuenta todos los elementos que se encuentren fuera de la selección, por lo que no se modificarán.

El modo de selección permite elegir todos los objetos incluidos en el cuadro de selección dibujado en la vista activa de Revit. Todos los objetos, estructurales y no estructurales, incluidos en el intervalo de selección, se tienen en cuenta automáticamente en el recuento.

El algoritmo comprueba los objetos físicos seleccionados que contienen un modelo analítico. Si el parámetro Activar modelo analítico de un elemento está desactivado, el elemento se utilizará como un objeto no estructural y, junto con otros elementos no estructurales (por ejemplo, barandillas, tuberías y símbolos), se filtrará para excluirlo después de iniciar la secuencia de comandos.

Prioridad de los elementos



El algoritmo reconoce cuatro tipos de elementos estructurales en los modelos de Revit:
  • Estructura (vigas y tornapuntas)
  • Pilares
  • Suelos (incluidas las losas de cimentación)
  • Muros

Puede decidir qué tipo de elemento es el elemento de primera prioridad. Los elementos de primera prioridad actúan como elementos principales y los elementos secundarios se ajustan a ellos.

La geometría de los elementos de primera prioridad solo se modificará si comienza a partir del modelo analítico por defecto o si se seleccionan elementos de ajuste dentro de una categoría.

Iniciar desde el modelo analítico por defecto

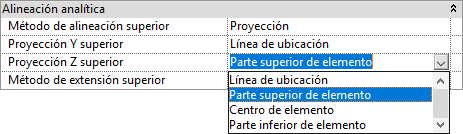

Esta opción simula la modificación manual de la colocación del elemento analítico con respecto a sus objetos físicos a través de sus conjuntos de propiedades y la selección de Centro de elemento.



Si esta opción se establece como "True" (Verdadero), los elementos analíticos se desplazarán antes del análisis de la siguiente forma:
  • Las vigas analíticas se desplazan a las líneas de centro de las vigas físicas a lo largo de su eje.

  • Las tornapuntas analíticas se desplazan a las líneas de centro de las tornapuntas físicas a lo largo de su eje.

  • Los pilares analíticos se desplazan al centro de los pilares físicos a lo largo de su eje.

  • Los contornos de suelos analíticos son coherentes con los contornos de sus cuerpos físicos; los suelos analíticos están nivelados en la cara, en medio del grosor del suelo físico.

  • Los contornos de muros analíticos son coherentes con los contornos de sus cuerpos físicos y se colocan en la línea de centro de los muros físicos.

Tolerance

La tolerancia es una medida de proximidad. Si los elementos definidos como principales y secundarios están lo suficientemente cerca, los elementos secundarios se ajustan a los elementos principales. De lo contrario, los elementos secundarios no se ajustan a los elementos principales.

Si la opción Forzar cambio de tolerancia se ha establecido en True (Verdadero), al utilizar el botón Ejecutar secuencia de comandos, aparece un cuadro de diálogo.



Existen dos tipos de tolerancia entre los que elegir:
  • Tolerancia relativa: se calcula como el porcentaje de la cota mayor de cada elemento en sección transversal o su grosor en el caso de suelos y muros. Este tipo de tolerancia será diferente para cada uno de los elementos.


  • Tolerancia absoluta: es un único valor para todo el proyecto en la unidad de proyecto actual.


Nota: La unidad de tolerancia es la misma que la unidad de longitud establecida en las unidades de proyecto de Revit.

Ajustar elementos a niveles



Esta opción no tiene en cuenta la tolerancia de entrada del usuario y solo dibuja los nodos de elementos en el nivel más cercano.

Ajustar los elementos dentro de la categoría



Después del ajuste de elementos de primera, segunda y tercera prioridad, la secuencia de comandos puede ajustar elementos del mismo tipo (categoría).

Nota: Los muros analíticos no se tienen en cuenta en este modo.

Los objetos de mayor importancia se denominan elementos principales y los objetos de menor importancia se consideran elementos secundarios. Los elementos secundarios se ajustan a los elementos principales de la misma categoría.

La importancia de un elemento se determina en función de lo siguiente:
  • En el caso de los armazones:
    • Si los elementos de armazón tienen diferentes áreas de sección transversal, se elige como elemento principal el elemento con el valor más alto.
    • Si los elementos de armazón pertenecen a la misma área de sección transversal, se tiene en cuenta la inclinación; las vigas o las tornapuntas más horizontales se consideran elementos principales.
  • En el caso de los pilares:
    • Si los elementos de pilar tienen diferentes áreas de sección transversal, se elige como elemento principal el elemento con el valor más alto.
    • Si los elementos de pilar pertenecen a la misma área de sección transversal, se tiene en cuenta la inclinación; los pilares más verticales se consideran elementos principales para los pilares inclinados.
  • En el caso de los suelos y las losas:
    • Si los elementos de suelo presentan diferentes grosores, se elige como elemento principal el elemento con el valor más alto.
    • Si los elementos de suelo presentan el mismo grosor, debido a la falta de inclinación, se tiene en cuenta el número de ID de suelo.
Nota: El área de sección transversal no se puede obtener directamente de Revit, se calcula su promedio, como un volumen dividido por la longitud de los elementos. Esto puede dar lugar a resultados diferentes en objetos con vacíos.

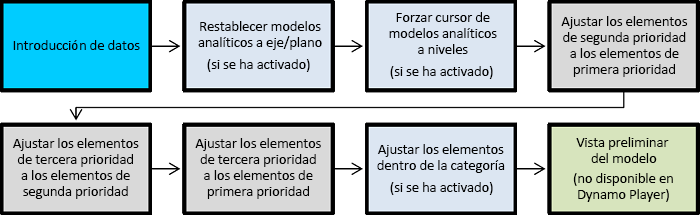

Flujo de datos
