Corte la geometría de una forma con una forma sólida.
Al utilizar un sólido para cortar geometría, se elimina el área solapada y se conservan los sólidos adyacentes. Las formas sólidas solo cortan los sólidos siguientes:
- Elementos de forma
- Formas con superficies divididas
- Formas con combinaciones geométricas
- Ejemplares de familia dentro del editor de masas.

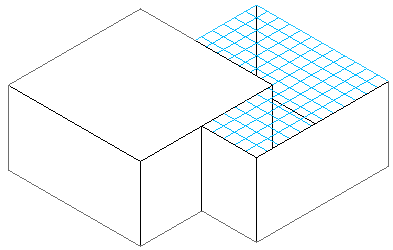

- Cree dos formas sólidas adyacentes.
En este ejemplo, la forma sólida que se va a cortar tiene una superficie dividida para ilustrar con más claridad el funcionamiento de la relación de corte. No es necesario que esté presente una superficie dividida para completar el corte.
- Haga clic en la ficha Modificar
grupo Geometría
(Cortar). - Seleccione la forma sólida que cortar.

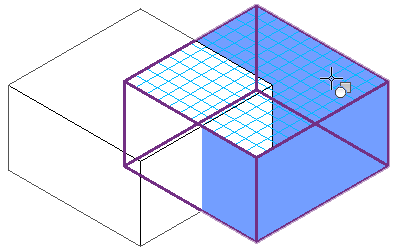

- Seleccione la forma sólida que realizará el corte.

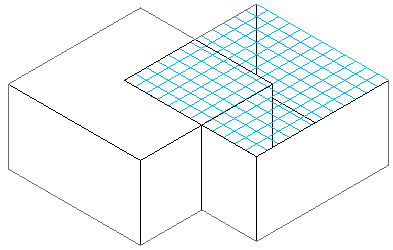

Los sólidos se cortan según lo indicado. Las dos formas se pueden editar y mantienen la relación de corte.
Nota: Cuando se importa a un proyecto una masa de geometría sólida para corte, no es posible interactuar con los sólidos individuales. Asimismo, si la geometría sólida para corte tiene niveles aplicados, no se reconocerán en el entorno del proyecto.
