Crear un barrido segmentado

Para crear un barrido segmentado hay que definir dos parámetros de barrido y trazar el boceto de un camino con arcos.

Los parámetros afectan solamente a los arcos del camino. Para un barrido se necesitan dos segmentos como mínimo.

Ejemplo: Los barridos segmentados son útiles para crear codos mecánicos de redes de conductos.

Para obtener más información sobre cómo usar barridos en familias, consulte Creación de geometría de familia.

1. En el Editor de familias, empiece a crear un barrido.
2. En la paleta Propiedades, en Otros, seleccione la casilla de verificación Segmentación de trayectoria.
3. Especifique un valor para Ángulo de segmento máximo. Los valores válidos van de 0 a 360 grados.
4. Haga el boceto o seleccione un camino con arcos.
5. En el grupo Modo, haga clic en (Finalizar modo de edición) para completar el camino.
6. Cree un perfil o emplee uno que ya esté cargado.
7. En el grupo Modo, haga clic en (Finalizar modo de edición) para completar el boceto del barrido.

Consejo: Si desea convertir un barrido segmentado en no segmentado, desmarque la casilla de verificación Segmentación de trayectoria.

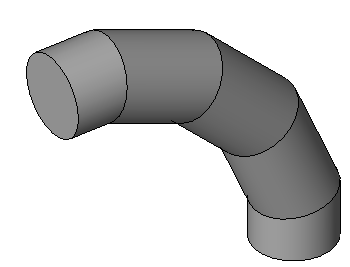

Barrido segmentado de ejemplo con un valor de Ángulo de segmento máximo de 30 grados.
