Al colocar una cota alineada, el valor cambia en función de su posición.

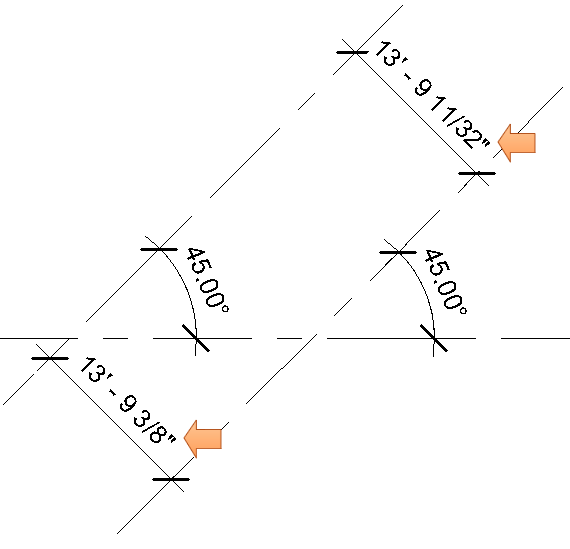

Problema: el valor de una cota alineada cambia a medida que se coloca en función de su posición o dos cotas que miden los mismos elementos muestran valores diferentes.
 |
 |
Causa: este problema puede producirse cuando los elementos alineados están ligeramente fuera de eje entre sí, no exactamente en paralelo. La herramienta Cota alineada presenta una tolerancia de 0,002 de un grado al determinar elementos paralelos. En función de la configuración de unidades, este valor podría afectar a la tolerancia indicada por la cota alineada.
Solución: para evitar estas situaciones, asegúrese de que los elementos que se están acotando se encuentren exactamente paralelos. Cambie el redondeo de unidades angulares al menos en tres decimales. Coloque una cota angular en los elementos que espera que sean paralelos y ajústelos para que estén en el mismo ángulo. Si la diferencia de ángulo entre los elementos es inferior a 0,002 grados, ajuste la configuración de unidades a Personalizado y establezca un valor de precisión mayor para el redondeo.
