Parte 12: adición de notas

En este ejercicio, añadirá anotaciones de texto a una vista de plano del modelo de construcción.

Categoría Usuarios nuevos Tiempo necesario 10 minutos Archivos de aprendizaje utilizados GSG_12_notes.rvt

Objetivos

• Añadir anotaciones de texto al modelo de construcción.
• Modificar la ubicación y el formato del texto.

Ver el vídeo

Adición de notas

1. Abra el proyecto GSG_12_notes.rvt.
2. Compruebe que el plano de planta 01 - Nivel inferior esté abierto.
3. Haga clic en la ficha Anotargrupo Texto (Texto).
4. En el grupo Formato, haga clic en (Dos segmentos).
5. En el selector de tipo, compruebe que esté seleccionado el tipo de texto 3/32". Si está seleccionado este tamaño, haga clic en la flecha del menú desplegable del selector de tipo y seleccione 3/32" en la lista.
6. Añada una nota al muro cortina este:
   • Haga clic en el muro cortina este.
   • Mueva el cursor hacia arriba y a la derecha, y haga clic para colocar el primer segmento.
   • Mueva el cursor en horizontal hacia la derecha y coloque el segundo segmento.

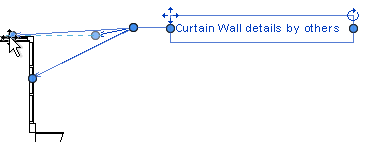

   • Escriba el texto: Detalles de muro cortina proporcionados por otros usuarios y haga clic fuera del campo de texto.

7. Con el mismo método, añada la siguiente nota al muro de retención norte y alinee esta nota con el texto para el muro cortina:
   • Aplicar aislamiento contra la humedad a todos los muros de hormigón.

8. Haga clic fuera del campo de texto y pulse Esc dos veces.

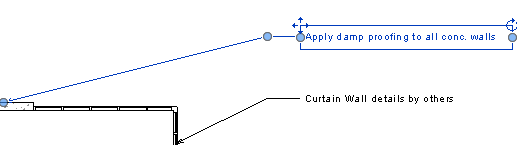

9. Seleccione la nota del muro norte, arrastre el control derecho hacia la izquierda para modificar el tamaño del cuadro de la nota y ajuste el texto.
10. Haga clic y arrastre el control de movimiento para recolocar el texto y pulse Esc dos veces.
11. Seleccione la nota del muro cortina.
12. En el grupo Formato, haga clic en (Añadir directriz recta en lado izquierdo).

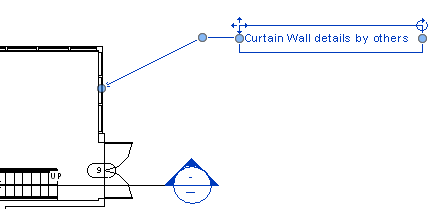

13. En el área de dibujo, haga clic en el punto final de la nueva directriz y arrástrelo para que señale al muro cortina norte.
