Cortar un hueco en un suelo, una cubierta o un techo

Utilice una de las herramientas de Hueco para cortar un hueco vertical o perpendicular en una cubierta, un suelo o un techo (por ejemplo, para dar cabida a una chimenea). Puede cortar huecos en las caras de estos elementos, o seleccionar el elemento entero para realizar un corte vertical.

1. Haga clic en Por cara o Vertical.

   ¿Dónde está?

   • Ficha Arquitecturagrupo Hueco

   Utilice la opción Por cara cuando desee que el hueco sea perpendicular a la cara seleccionada. Utilice la opción Vertical cuando desee que el hueco sea perpendicular a un nivel.

2. Si elige Por cara, seleccione una cara en el suelo, el techo o la cubierta. Si elige Vertical, seleccione todo el elemento.

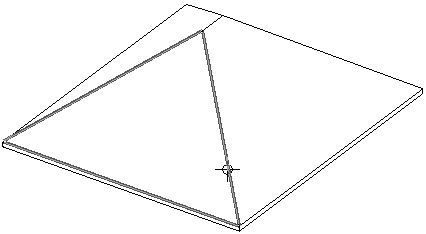

   Cara seleccionada para hueco por cara



   Elemento seleccionado para corte vertical



   Revit LT accede al modo de boceto donde puede crear un hueco con cualquier forma.

3. Haga clic en Finalizar hueco.
