Le panneau déroulant Intensité/Couleur/Atténuation vous permet de définir la couleur et l'intensité de la lumière. Vous pouvez également, en option, définir son atténuation.

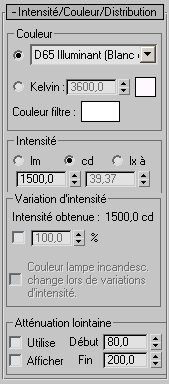

Interface
Zone Couleur
- Lumière Sélectionnez une spécification de lampe commune qui correspondra approximativement au caractère spectral de votre éclairage. Le nuancier de couleurs à côté du paramètre Kelvin est mis à jour en fonction de l'éclairage sélectionné.
Ces options sont disponibles lorsque vous spécifiez une couleur dans la liste déroulante Lumière (DHI signifie Décharge à haute intensité) :
- D50 Illuminant (Blanc de référence)
- D65 Illuminant (Blanc de référence) (valeur par défaut)
- Fluorescent (Blanc froid)
- Fluorescent (Lumière du jour)
- Fluorescent (Blanc léger)
- Fluorescent (Blanc chaud)
- Fluorescent (Blanc)
- Halogène
- Halogène (Froid)
- Halogène (Chaud)
- Lampes DHI aux iodures métalliques de céramique (Froid)
- Lampes DHI aux iodures métalliques de céramique (Chaud)
- Lampes DHI à vapeur de sodium à haute pression
- Lampes DHI à vapeur de sodium à basse pression
- Lampes DHI à vapeur de mercure
- Lampes DHI à vapeur de mercure et phosphore
- Lampes DHI aux halogénures métalliques de Quartz
- Lampes DHI aux halogénures métalliques de Quartz (Froid)
- Lampes DHI aux halogénures métalliques de Quartz (Chaud)
- Lampes DHI à vapeur de Xénon
- Lampe à filament incandescent
Remarque : Le choix par défaut, D65 Illuminant (Blanc de référence), correspond à la luminosité sous le soleil de la mi-journée en Europe de l'Ouest ou du Nord. "D65" est une valeur blanche définie par la Commission Internationale de l'Eclairage (CIE).

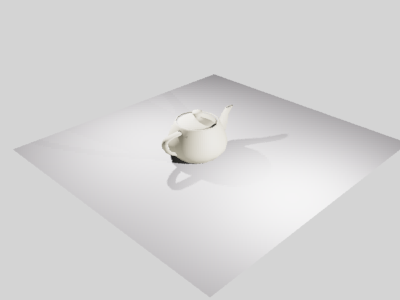

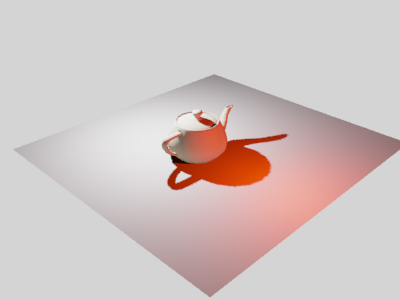

Différents types de lampes utilisés pour la lumière de premier plan :
Haut : D50 Illuminant (Blanc de référence)
Milieu : Fluorescent (Blanc froid)
Bas : Lampes DHI à vapeur de sodium à haute pression
- Kelvin Définissez la couleur de la lumière en ajustant les cases fléchées de la température de couleur. La température de couleur est affichée en degrés Kelvin. La couleur correspondante est visible dans le nuancier de couleurs à côté des doubles flèches de température.
- Couleur filtre
- Utilisez un filtre de couleur pour simuler l'effet d'un filtre de couleur placé sur la source de lumière. Par exemple, un filtre rouge sur une source de lumière blanche projette une lumière rouge. Vous pouvez définir la couleur en cliquant sur le nuancier de couleurs pour afficher le sélecteur de couleurs. La valeur par défaut est le blanc (RVB = 255, 255, 255 ; TSV = 0, 0, 255).

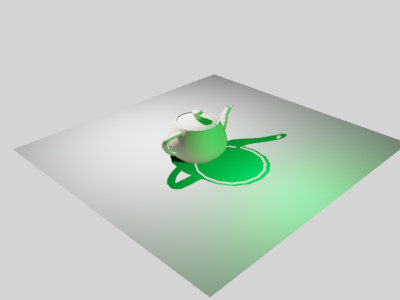

Lumière de premier plan associée à un filtre de couleur vert foncé
Zone Intensité
Les commandes de cette zone permettent de spécifier la clarté des lumières photométriques dans des quantités physiques.
Vous pouvez définir l'intensité d'une source de lumière en utilisant l'une des unités suivantes :
- lm (lumen) est la puissance globale émise par la lumière (flux lumineux). Une ampoule à usage générique de 100 watts a un flux lumineux d'environ 1 750 lm.
- cd (candela) est l'intensité lumineuse maximale de la lumière, généralement dans la direction de la cible. Une ampoule à usage général de 100 watts a une intensité lumineuse de 139 cd.
-
lx à (lux) est l'éclairement provoqué par la lumière qui illumine une surface située à une certaine distance et qui est dirigée vers la source. Le lux est l'unité internationale, et équivaut à 1 lumen par mètre carré. L'unité d'éclairement AS correspondant au candela pied (fc - footcandle), qui équivaut à 1 lumen par pied carré. Pour convertir de candela-pied en lux, multipliez par 10,76. Par exemple, pour spécifier un éclairement de 35 fc, réglez l'éclairement sur 376,6 lx.
Pour préciser l'éclairement d'une lumière, définissez la valeur lx de gauche puis, dans le second champ de valeur, saisissez la distance à laquelle l'éclairement est mesuré.
Zone Variation d'intensité
- Intensité résultante
- Affiche l'intensité causée par la variation d'intensité, à l'aide des mêmes unités que la zone Intensité.
- Dimming percentage (pourcentage de variation d'intensité)
- Lorsque la bascule est activée, la valeur précise un "multiplicateur" qui fait varier l'intensité de la lumière. A 100%, l'intensité de la lumière est au maximum. Avec des pourcentages plus faibles, la lumière est atténuée.

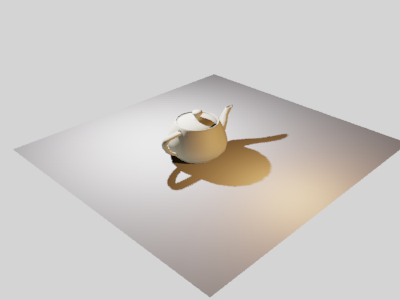

Lumière incandescente au premier plan
Lumière de premier plan avec une intensité à 10 %
- Couleur lampe incandesc. change lors de variations d'intensité
- Lorsque cette option est activée, la lumière simule une lumière incandescente, devenant d'une couleur plus jaune au fur et à mesure qu'elle s'atténue.

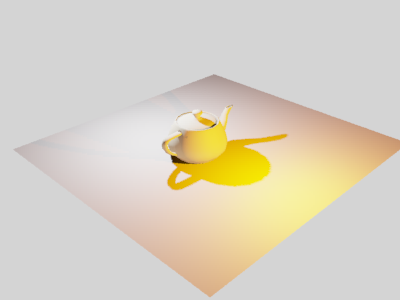

Lumière de premier plan atténuée avec le changement de couleur activé
