Pour créer un projet électromécanique dans Inventor

Créez un projet électromécanique dans Inventor, puis reliez votre projet AutoCAD Electrical toolset au fichier de liaison correspondant.AutoCAD Electrical toolset

Pour pouvoir lier un projet Inventor à un projet AutoCAD Electrical toolset, vous devez d'abord créer un fichier de liaison et définir les deux projets à relier. Ce processus se déroule en deux étapes :

1. Ouvrez AutoCAD Electrical toolset ou Inventor, créez le fichier de liaison et choisissez le projet correspondant au produit.
2. Ouvrez ensuite l'autre produit, terminez la liaison en accédant au fichier de liaison que vous venez de créer et en choisissant le projet correspondant à ce produit.

Liaison à partir d'Inventor

Dans Inventor :

1. Cliquez sur l'onglet Electromécaniquele groupe de fonctions ConfigurationConfiguration de la liaison électromécanique.

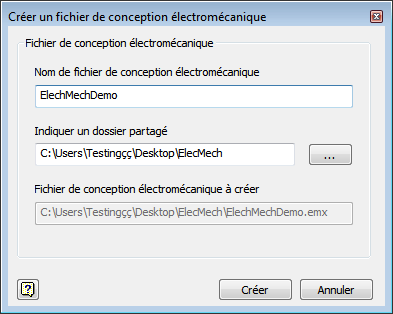

2. Cliquez sur  dans la boîte de dialogue de configuration du projet électromécanique.



3. Attribuez un nom au fichier de liaison .emx.

4. Spécifiez un dossier partagé entre AutoCAD Electrical toolset et Inventor.

5. Cliquez sur Créer.

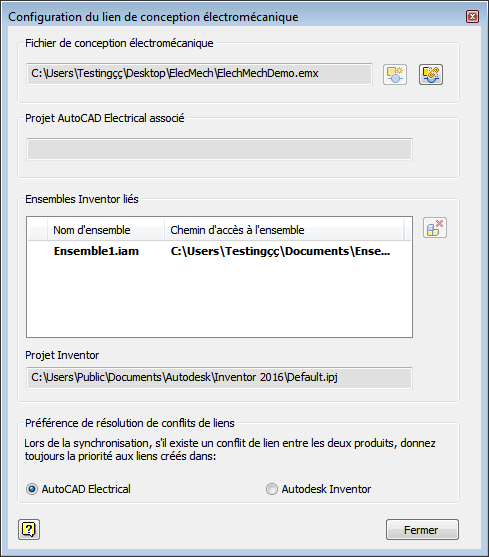

6. Dans la boîte de dialogue Configuration de la liaison électromécanique, sélectionnez vos paramètres de synchronisation. Le paramètre par défaut est AutoCAD Electrical toolset. Les workflows électromécaniques étant généralement initiés par les utilisateurs AutoCAD Electrical toolset, ce dernier est sélectionné par défaut lorsqu'une liaison de composant est créée.AutoCAD Electrical toolset



7. Cliquez sur Fermer.

Dans AutoCAD Electrical toolset :

1. Cliquez sur l'onglet Projetle groupe de fonctions Outils de projetGestionnaire. Trouver
2. Dans le Gestionnaire de projets, activez le projet que vous souhaitez lier.

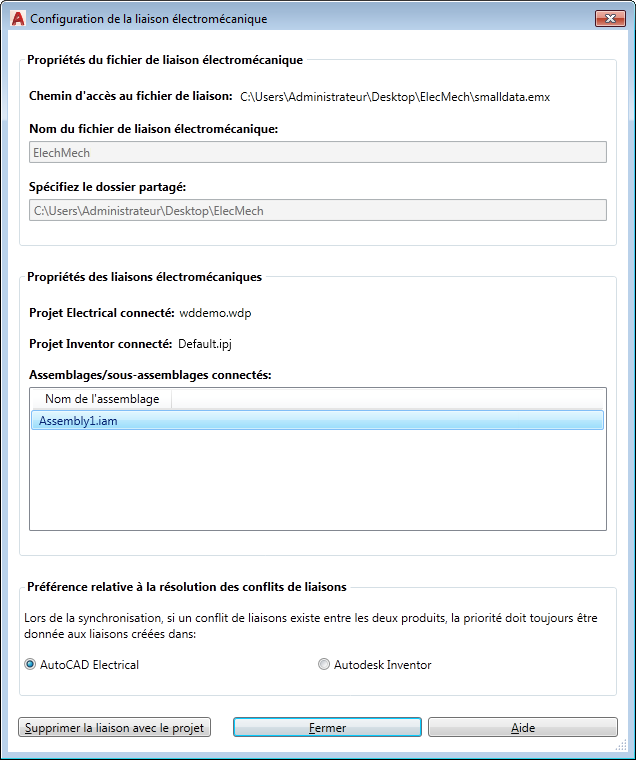

3. Cliquez sur l'onglet Electromécaniquele groupe de fonctions ConfigurationConfiguration de la liaison électromécanique. Trouver

4. Cliquez sur Lier.
5. Accédez au fichier de liaison ayant été créé dans Inventor.


6. Cliquez sur Fermer.
