Les aubes sont considérées comme des annotations, mais pas comme des objets. Il est possible d'ajouter des aubes directrices à tous les raccords ou seulement à certains d'entre eux.

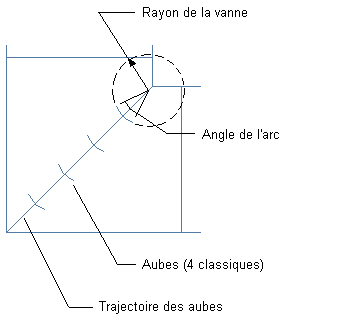

Vue de dessus d'un coude en onglet avec aubes directrices
- Sélectionnez un raccord auquel ajouter des aubes.
- Cliquez sur
l'
.
- Les paramètres des aubes s'affichent dans la ligne de commande.
Pour les modifier, entrez p (paramètres) et spécifiez de nouveaux paramètres dans le tableau suivant :
Paramètre Description rayon rayon de cintrage des aubes angle de l'arc détermine la taille de l'arc de l'aube par rapport au chemin circulaire définissant l'aube ; par exemple, la valeur 45 degrés correspond à 1/8 du chemin circulaire. nombre d'aubes désigne le nombre total d'aubes à ajouter à chaque raccord ; les aubes sont espacées régulièrement le long de la trajectoire des aubes. copie miroir des aubes actuelles pour les tés, crée une copier miroir du premier jeu d'aubes autour de la ligne spécifiée
conserver la trajectoire des aubes affiche la trajectoire des aubes sur le raccord ; choisissez Non pour ne pas l'afficher - Lorsque vous êtes invité à sélectionner un point de départ, spécifiez le coin intérieur du raccord.
- Signalez le coin extérieur du raccord comme point d'arrivée de la trajectoire des aubes.
Les aubes sont incluses dans tout raccord de forme et de sous-type identiques.

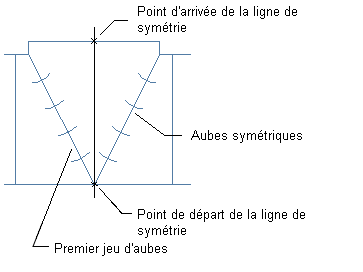

- Si vous copiez des aubes en miroir, précisez les points de départ et d'arrivée de la ligne de symétrie.
Un deuxième jeu d'aubes est ajouté au té.
Conseil : Pour appliquer ou supprimer des aubes directrices sur des raccords sélectionnés, sélectionnez un raccord, puis choisissez Oui ou Non pour les aubes sous Avancé dans la palette des propriétés.
