L'assistant de migration de nomenclature génère des nomenclatures pour les dessins sans nomenclature.
L'assistant de migration de nomenclature analyse les dessins du dossier que vous spécifiez et effectue les opérations suivantes sur les dessins.
- Il migre les dessins qui ne proviennent pas d'AutoCAD Mechanical toolset au format AutoCAD Mechanical toolset, le cas échéant. Il acquiert la norme de dessin à partir du dessin de référence.
- Il génère des références de pièces à partir des listes de pièces manuelles.
- Il place les références de pièces sur la pointe de flèche de la ligne de repère correspondante. Si le dessin ne contient pas de repères ou si vous avez choisi d'ignorer la migration de repère, l'assistant place les références de pièces le long du cadre de dessin.
- Il crée une nomenclature à partir des références de pièces.
- Il remplace les listes de pièces manuelles par des listes de pièces AutoCAD Mechanical toolset. Remarque :
Si la liste de pièces se présente sous la forme d'une feuille de calcul Microsoft Excel, l'outil génère la nomenclature, mais ne place aucune liste de pièces dans le dessin.
- Il remplace les repères par des repères AutoCAD Mechanical toolset.
- Il remplace les cadres de dessin et les cartouches qui ne proviennent pas d'AutoCAD Mechanical toolset par des cadres de dessin et des cartouches AMTITLE.

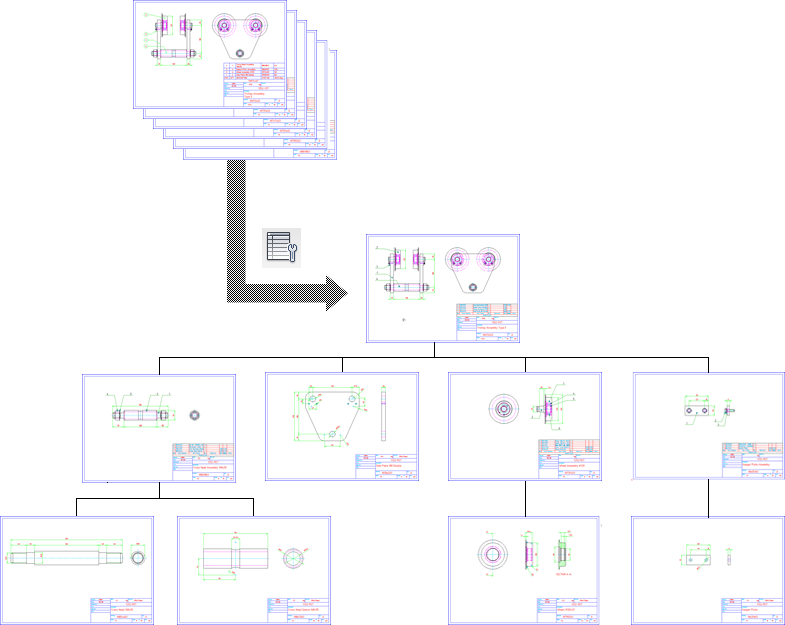

- Il détecte la relation hiérarchique entre les dessins du dossier et les lie les uns aux autres à l'aide de l'attachement de la nomenclature.
-
L'assistant de migration de nomenclature utilise le gabarit d'extraction et le dessin de référence que vous avez créés précédemment. Si l'assistant rencontre un problème qui l'empêche d'effectuer la migration correctement, il signale le problème avant de réaliser la migration. Par conséquent, vous pouvez revenir en arrière et corriger le problème, ou ignorer le problème et continuer.
