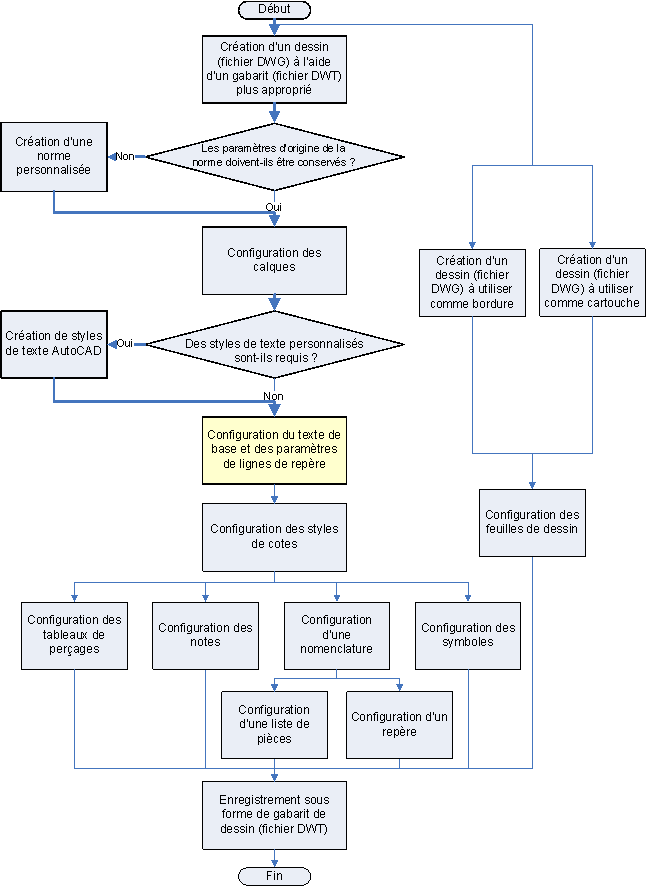

Où suis-je dans l'organigramme ?
Hauteur et style de texte
La police TrueType "ISOCPEUR" est utilisée dans tous les dessins existants. Par conséquent, AutoCAD Mechanical toolset doit utiliser la même police pour tous les types d'annotation.
La hauteur et la couleur de chaque type d'annotation doivent être identiques à celles des dessins existants. Le tableau ci-après indique la hauteur et la couleur de texte du type d'annotation, ainsi que la description qui figure dans AutoCAD Mechanical toolset.
|
Type d'annotation |
Hauteur du texte |
Couleur du texte |
Description d'AutoCAD Mechanical toolset |
|---|---|---|---|
|
Valeur de cote |
3.5 mm |
Jaune (2) |
Texte: moyen |
|
Tolérance de cote |
2.5 mm |
Rouge (1) |
Texte: petit |
|
Texte des notes |
3.5 mm |
Jaune (2) |
Texte: moyen |
|
Texte des repères |
5.0 mm |
Blanc (7) |
Texte: grand |
|
Texte des listes de pièces |
3.5 mm |
Jaune (2) |
Texte: moyen |
