Exercice P1 : insertion d'une photographie aérienne à partir d'Internet

Cet exercice consiste à insérer l'image d'une photographie aérienne à partir d'Internet.

Les images utilisées dans cet exercice possèdent des formats wavelet très compressés convenant parfaitement à l'insertion d'images.

Dans cette leçon, vous allez insérer une photo aérienne dans un dessin contenant une vue en plan d'une parcelle de terre non construite. La photographie montre la parcelle courante pour le site et la région qui l'entoure.

Remarque : Les images que vous pouvez insérer dans cet exercice sont accessibles sur le site Web AutoCAD Raster Design d'Autodesk ou dans le dossier \Tutorial5.

Exercices connexes

Avant de réaliser cet exercice, assurez-vous que les options du AutoCAD Raster Design toolset sont définies comme indiqué dans l'exercice Exercice A1 : définition des options du AutoCAD Raster Design Toolset.

Exercice

1. Dans le dossier \Tutorial5, ouvrez le fichier dessin Map_01.dwg.

   Localisation de l'image à insérer

2. Pour afficher la boîte de dialogue Insérer une image, cliquez sur le menu Raster Insérer.
3. Sous Options d'insertion, choisissez Boîte de dialogue Insertion. Assurez-vous que les cases Afficher les cadres uniquement et Zoom sur image(s) ne sont pas sélectionnées.
4. Cliquez sur Rechercher sur le Web pour afficher la boîte de dialogue Rechercher sur le Web - Ouvrir.
5. Dans le champ d'adresse, saisissez https://www.autodesk.com/rasterdesign-tutorial, puis appuyez sur la touche ENTRÉE.

   Une page du site Web d'Autodesk s'ouvre. Elle contient une image aérienne disponible dans deux formats : .ecw et .sid.

6. Cliquez sur le lien de l'image Downloadable .sid ou Downloadable .ecw.

   Dans la boîte de dialogue Rechercher sur le Web - Ouvrir, l'adresse du fichier s'affiche dans le champ Nom ou URL.

7. Cliquez sur Ouvrir.

   Insertion de l'image

8. Dans la boîte de dialogue Insertion d'image, sous l'onglet Insertion, sélectionnez Choisir.

   Vous êtes alors invité à choisir l'emplacement du coin inférieur gauche du cadre d'image, puis l'angle de rotation et la taille de l'image.

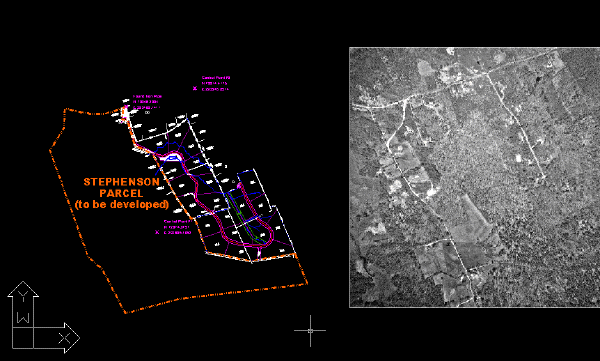

9. Déplacez le cadre d'image à droite du dessin vectoriel, puis cliquez pour placer le coin inférieur gauche.

   Dans des exercices ultérieures du didacticiel, vous allez mettre l'image en corrélation avec le dessin vectoriel du site à l'aide des options Faire correspondre et Etirement élastique.

10. Appuyez sur la touche ENTREE pour spécifier la valeur de rotation 0.
11. Déplacez le curseur en haut, à droite, puis cliquez sur un angle du cadre d'image, de manière à ce que celui-ci soit de la même hauteur que le dessin existant.
12. Cliquez sur OK.


    Enregistrement de l'image au format TIFF

13. Cliquez sur le menu Raster Enregistrer sous.

    Vous devez enregistrer les fichiers compressés wavelet (.sid ou .ecw) dans un format qui permet au AutoCAD Raster Design toolset d'y accéder en écriture.

14. Au besoin, accédez au dossier \Tutorial5.
15. Nommez le fichier Aerial_01.tif, choisissez le type de fichier TIFF, puis cliquez sur Enregistrer.
16. Choisissez la méthode de codage Sans compression, puis cliquez sur Suivant.
17. Choisissez En mosaïque dans Structure des données, puis cliquez sur Fin.

     Vous pouvez à présent modifier l'image dans la mesure où elle a été enregistrée dans un format qui autorise les changements.

18. Fermez le dessin sans enregistrer les modifications.
