L'étape suivante consiste à usiner les deux alésages situés sur les coins supérieurs gauche et droit de la pièce.
- Sur le ruban, cliquez sur
l'onglet FAO
le groupe de fonctions Fraisage 2D
Alésage
.
Onglet Outil
- Sous l'onglet Outil, cliquez sur le bouton
, puis sélectionnez l'outil #2 - Ø8 mm flat dans la bibliothèque.
- Cliquez sur
pour fermer la boîte de dialogue Bibliothèque d'outils.
Onglet Géométrie
- Cliquez sur l'onglet Géométrie. Le bouton Sélection des faces circulaires devrait être actif. Sélectionnez les faces cylindriques des deux perçages dotés du plus grand diamètre sur les coins supérieurs de la pièce.
- Le cas échéant, effectuez un zoom avant, puis cliquez n'importe où sur la surface cylindrique du grand perçage supérieur.
- Procédez de la même manière pour sélectionner l'autre perçage situé dans le coin opposé.
Onglet Passes
- Cliquez sur l'onglet Passes. Cet onglet permet de définir le mode de calcul de la trajectoire d'outil de l'hélice.
- Définissez le paramètre Pas sur 2,0 mm.
Exécution du calcul
- Cliquez sur
dans la partie inférieure de la boîte de dialogue Opération ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de démarrer automatiquement le calcul de la trajectoire d'outil.

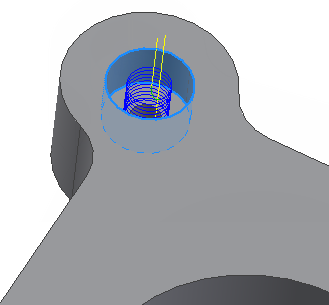

La trajectoire d'outil est à présent calculée et affichée dans la fenêtre graphique.
Passez à la section Création de perçages...
