transfert de brut de tournage

L'option Transfert de brut permet de déplacer la pièce entre la broche principale et la contre-broche. Pour cela, deux fonctions sont disponibles.

	Mandrin de broche secondaire
Mode d'accès :	Ruban : onglet CAM  groupe de fonctions Tournage  Mandrin de broche secondaire
	Broche secondaire - Retourner
Mode d'accès :	Ruban : onglet CAM  groupe de fonctions Tournage  Broche secondaire - Retourner

Aucune trajectoire d'outil n'est associée à ces stratégies. Le post-processeur est responsable de la génération du code CN voulu.

Pour transférer une pièce de la broche principale vers la contre-broche, vous allez utiliser ces deux commandes. Toutefois, si vous n'effectuez pas un transfert complet, il se peut que vous n'ayez besoin d'utiliser qu'une seule de ces deux fonctions. Vous pouvez également les utiliser pour maintenir la pièce lors d'une opération de tournage (coupe). Dès lors que vous avez compris le fonctionnement de ces deux opérations, vous pouvez les utiliser en fonction de vos besoins.

Remarque : Vous devez peut-être apporter des modifications au post-processeur en vue d'utiliser ces fonctions sur votre machine.

Exemple de workflow courant pour le transfert de brut

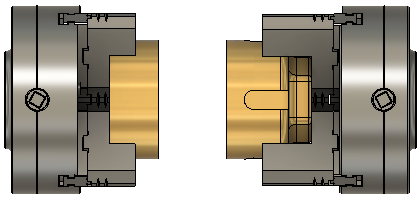

Le mandrin de broche secondaire est prolongé.

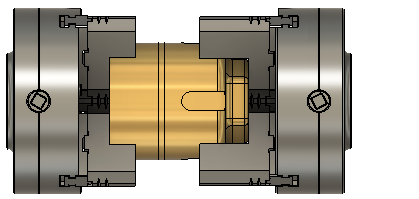

Le mandrin avance jusqu'à la profondeur maximale de serrage et s'encastre dans la pièce.

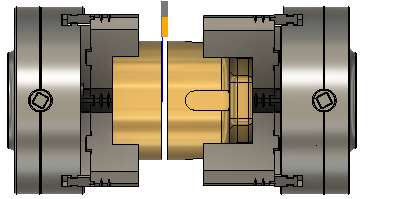

S'il s'agit d'un processus d'embarrage, vous pouvez utiliser une trajectoire d'outil de type Pièce de tournage pour couper la pièce.

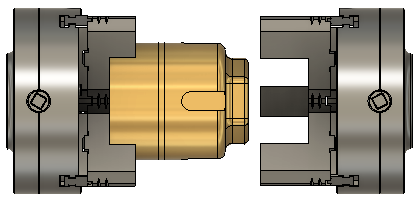

Le retour de la broche secondaire revient à sa position d'origine.

Mandrin de broche secondaire

Cette fonction dirige la contre-broche vers la broche principale (vers le haut) au niveau de la hauteur de dégagement, avance jusqu'à la profondeur maximale et s'encastre dans la pièce. Il s'agit de la première partie du processus de transfert d'une pièce.

	Mandrin de broche secondaire
Mode d'accès :	Ruban : onglet CAM  groupe de fonctions Tournage  Mandrin de broche secondaire

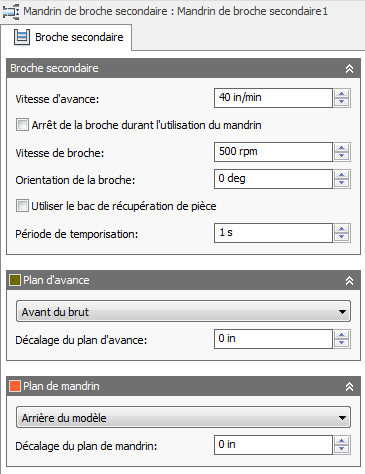

Paramètres de l'onglet Géométrie

Avance

Une fois que la contre-broche a atteint le plan d'avance (dégagement), il s'agit de l'avance vers le plan de mandrin (profondeur finale requise pour capturer la pièce).

Arrêt de la broche durant l'utilisation du mandrin

Force une broche à s'arrêter au cours du processus de tournage en l'air.

Vitesse de broche

Si la broche n'est pas arrêtée, vous pouvez définir le nombre de tours/minute afin de synchroniser les deux broches.

Orientation de la broche

Permet de créer un décalage d'angle au niveau de la position de référence à 0° de la pièce. Vous pouvez entrer une valeur d'angle afin de décaler la deuxième référence de la broche.

Utiliser le bac de récupération de pièce

Sélectionnez cette option pour utiliser le bac de récupération de pièce. Cette option est disponible uniquement si votre machine est équipée d'un bac de récupération de pièce et si votre post-processeur est configuré pour prendre en charge ce dispositif.

Période de temporisation

Indiquez une durée de temporisation de l'opération.

Plan d'avance

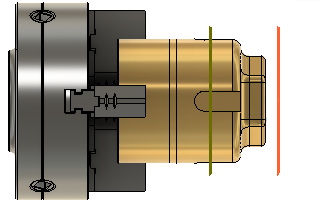

Il s'agit de la position jusqu'à laquelle le mandrin avancera avant de s'engager dans la position de serrage. Le plan d'avance est affiché en orange.

Mode Plan d'avance

Définissez cette hauteur afin de contrôler la position de référence du décalage.

• Plan de tournage en l'air : définissez la hauteur du plan d'avance par rapport au plan de tournage en l'air.
• Avant du brut : définissez la hauteur du plan d'avance par rapport à l'avant du brut.
• Arrière du brut : définissez la hauteur du plan d'avance par rapport à l'arrière du brut.
• Point sélectionné : définissez la hauteur du plan d'avance par rapport à une position sélectionnée.
• Avant du modèle : définissez la hauteur du plan d'avance par rapport à l'avant du modèle.
• Arrière du modèle : définissez la hauteur du plan d'avance par rapport à l'arrière du modèle.

Décalage

Définit la distance de décalage du plan d'avance.

Plan de mandrin

Il s'agit de la position jusqu'à laquelle le mandrin avancera avant de s'encastrer dans la pièce. Le plan de mandrin est affiché en vert.

Mode Plan de mandrin

Définissez cette hauteur afin de contrôler la position de référence du décalage.

• Avant du brut : définissez la hauteur du plan de mandrin par rapport à l'avant du brut.
• Arrière du brut : définissez la hauteur du plan de mandrin par rapport à l'arrière du brut.
• Point sélectionné : définissez la hauteur du plan de mandrin par rapport à une position sélectionnée.
• Avant du modèle : définissez la hauteur du plan de mandrin par rapport à l'avant du modèle.
• Arrière du modèle : définissez la hauteur du plan de mandrin par rapport à l'arrière du modèle.

Décalage

Définit la distance de décalage du plan de mandrin.

Broche secondaire - Retourner

Cette fonction permet de rétablir la position d'origine normale de la contre-broche. Il s'agit de la deuxième partie du processus de transfert d'une pièce.

	Broche secondaire - Retourner
Mode d'accès :	Ruban : onglet CAM  groupe de fonctions Tournage  Broche secondaire - Retourner

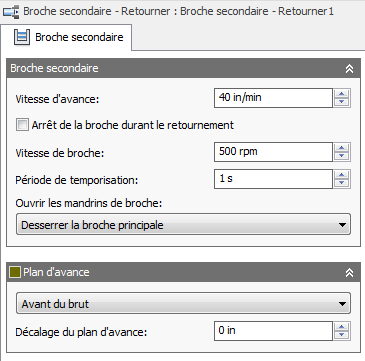

Paramètres de la fonction Broche secondaire - Retourner

Avance

Une fois le mandrin de la contre-broche fermé, il s'agit de l'avance appliquée pour revenir vers le plan d'avance.

Arrêt de la broche durant l'utilisation du mandrin

Force une broche à s'arrêter au cours du processus de tournage en l'air.

Vitesse de broche

Si la broche n'est pas arrêtée, vous pouvez définir le nombre de tours/minute afin de synchroniser les deux broches.

Période de temporisation

Indiquez une durée de temporisation de l'opération.

Ouvrir les mandrins de broche

Spécifie les conditions des mandrins lors du processus de rétraction.

• Conserver les deux serrées
• Desserrer la broche principale
• Desserrer la broche secondaire

Plan d'avance

Il s'agit de la position jusqu'à laquelle le mandrin avancera avant de revenir à sa position d'origine.

Mode Plan d'avance

Définissez cette hauteur afin de contrôler la position de référence du décalage.

• Avant du brut : définissez la hauteur du plan d'avance par rapport à l'avant du brut.
• Arrière du brut : définissez la hauteur du plan d'avance par rapport à l'arrière du brut.
• Point sélectionné : définissez la hauteur du plan d'avance par rapport à une position sélectionnée.
• Avant du modèle : définissez la hauteur du plan d'avance par rapport à l'avant du modèle.
• Arrière du modèle : définissez la hauteur du plan d'avance par rapport à l'arrière du modèle.
• Usinage de position : indiquez un emplacement spécifique pour l'usinage lors de la rétraction.

Décalage

Définit la distance de décalage du plan d'avance.
