En général, une opération d'usinage débute par la création d'une configuration. Une configuration définit un certain nombre de propriétés générales pour un ensemble d'opérations d'usinage, notamment le système de coordonnées de construction (WCS), la géométrie du brut, les attachements et les surfaces d'usinage. Si vous ne créez pas de configuration manuellement avant l'ajout de la première opération, une configuration comprenant les paramètres par défaut est définie automatiquement.
- Cliquez sur
l'onglet FAO
groupe de fonctions Job
Configuration
pour afficher la boîte de dialogue Configuration. - Vous pouvez également cliquer avec le bouton droit de la souris sur Tutorial4.ipt Operation(s) en haut du navigateur CAM-Browser et choisir Nouveau Setup... dans le menu contextuel affiché à l'écran.

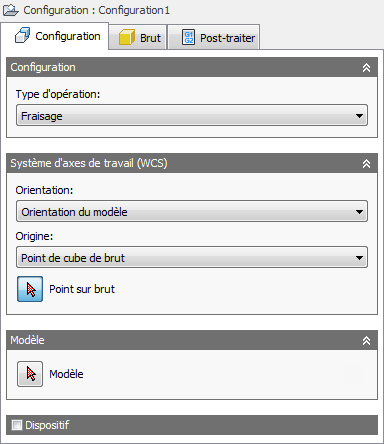

La boîte de dialogue Configuration des opérations s'affiche avec l'onglet Configuration activé
Définition de l'origine du système de coordonnées de construction (WCS)
Dans la fenêtre graphique, la matière du brut est définie automatiquement autour du cube capable de la pièce. L'orientation du modèle est indiquée par le WCS en haut de la pièce. L'orientation des axes XYZ et l'origine du WCS doivent être redéfinies.
- Dans le groupe Repère (WCS, Work Coordinate System), choisissez le paramètre Sélectionner Z axe/plan et axe X dans le menu déroulant Orientation.
- Assurez-vous que le bouton Axe Z du repère est actif et sélectionnez l'arête verticale dans la partie inférieure gauche de la pièce, comme indiqué sur l'image suivante :
- L'axe Z est à présent orienté correctement, mais l'axe X doit être redéfini. Assurez-vous que le bouton Axe X du repère est actif et sélectionnez l'arête horizontale de la base de la pièce, comme illustré ci-dessous :
- Il est parfois nécessaire d'inverser la direction de l'axe X. Si tel est le cas, cochez la case Inverser axe X du repère afin que le trièdre du WCS corresponde à la position illustrée sur l'image suivante :
- L'orientation du nouveau WCS est désormais correcte, mais l'origine doit être redéfinie. Pour ce faire, choisissez Point de cube de brut dans le menu déroulant Origine.
- Cliquez sur le bouton Point sur brut et sélectionnez le point (représenté par un point noir) en haut et au centre du brut.
Le SCG se trouve au niveau du Point sur brut en haut et au centre de la zone de délimitation.
Définition des surfaces du modèle
Tout comme pour le brut, la définition des surfaces d'usinage n'est pas indispensable. Nous allons cependant procéder à cette tâche à présent afin de nous exercer en vue de réaliser des configurations plus complexes par la suite.
- Dans le groupe Modèle, cliquez sur le bouton Modèle.
- Cliquez sur le modèle dans le brut afin de sélectionner la pièce comme surfaces d'usinage.
- Enfin, cliquez sur
dans la partie inférieure de la boîte de dialogue Configuration ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de quitter la procédure de configuration.
Sélection du modèle dans le cube capable
Passez à la section Création d'une bibliothèque d'outils...
