Utilisez une stratégie Ebauche 3D adaptative pour ébaucher l'extérieur de la pièce.
- Dans le ruban, cliquez sur
l'onglet FAO
le groupe de fonctions Fraisage 2D
Adaptatif 2D
.
Onglet Outil
- Assurez-vous que #1 - Ø1/4" flat est toujours l'outil actif.
Onglet Géométrie
Il peut être utile d'effectuer d'abord un zoom sur un coin de la pièce afin de faciliter la sélection du profil.
- Cliquez sur l'onglet Géométrie et vérifiez que le bouton Sélections poches est actif.

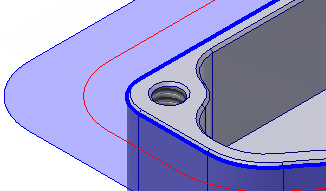

- Sélectionnez le profil extérieur comme indiqué dans l'image suivante :
Onglet Hauteurs
- Cliquez sur l'onglet Hauteurs.
- Dans le menu déroulant Profondeur d'usinage, sélectionnez Bas du modèle.
- Définissez Offset sur profondeur d'usinage sur -0,01 po.
Exécution du calcul
- Cliquez sur
, ou cliquez avec le bouton droit de la souris dans la fenêtre graphique et sélectionnez OK dans le menu de marquage pour quitter Adaptatif 2D et créer la trajectoire d'outil.
Passez à la section Pour finir l'extérieur de la pièce...
