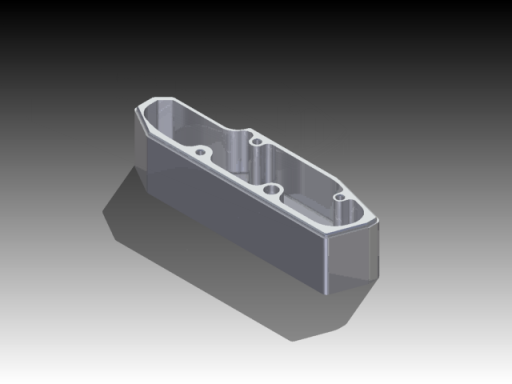

Dans ce didacticiel, vous apprendrez à usiner la pièce illustrée ci-dessus à l'aide des procédures suivantes :
- Création du brut et définition de l'origine
- Fraisage de surfaçage du brut
- Adaptatif 2D (usinage de bossage)
- Adaptatif 2D (usinage de poche)
- Création de contours 2D
- Création de contours 2D (chanfrein)
- Simulation de la trajectoire d'outil
- Duplication des opérations de trajectoire d'outil
- Opérations de trajectoire d'outils dérivées
- Comparaison et modification de plusieurs trajectoires d'outil
La fonction de didacticiel d'Inventor est utilisée dans cette lecçon. La pièce d'exemple est chargée automatiquement et les différentes étapes de la leçon apparaissent à l'écran, sans fermer l'application. Suivez les étapes décrites ci-dessous dans Inventor.
Sélectionnez la leçon "Didacticiel 2B - Trajectoires d'outil d'usinage haute vitesse 2D".
Cliquez sur le bouton de lecture pour démarrer la leçon.
Votre écran sera divisé en trois zones. Faites glisser la ligne de séparation pour redimensionner ces fenêtres. (Voir les flèches rouges ci-dessous.)
- Opérations de trajectoire d'outil (à gauche)
- Pièce (centre)
- Leçon du didacticiel (à droite)
Chaque didacticiel est divisé en plusieurs tâches. Chaque tâche contient un certain nombre d'étapes à réaliser.
Chaque tâche de ce didacticiel commence par une vidéo présentant les tâches à accomplir. La vidéo peut être déplacée vers une fenêtre distincte à l'aide de l'option correspondante située sous la vidéo.
Vous pouvez commencer par la tâche de votre choix. Afin de tirer pleinement parti de la formation, nous vous recommandons de réaliser toutes les tâches. La pièce d'exemple s'ouvrira dans un état qui tient compte de toutes les étapes réalisées dans les tâches précédentes.
