Les panneaux de propriétés offrent un accès contextuel aux paramètres utilisés lors de la création et de la modification de fonctions.
Ils flottent au-dessus de la zone graphique et apparaissent initialement dans l'angle supérieur gauche de cette dernière. Les panneaux peuvent être redimensionnés, déplacés au sein de l'écran ou vers un deuxième écran, ou combinés au navigateur Modèle. Ils sont constitués de sections développables et non plus d'onglets.

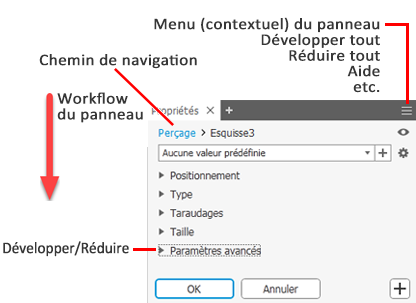

Concepts clés
- Workflow : il s'agit d'un workflow descendant. Toute définition ou modification de propriété peut avoir une incidence sur les propriétés définies dans les sections inférieures. Une propriété n'a aucune incidence sur les propriétés définies dans les sections antérieures.
- Chemin de navigation : passez rapidement de la modification de la fonction à celle de l'esquisse associée. Renommez la fonction ou l'esquisse directement depuis le chemin de navigation. L'option Aperçu est disponible à droite du chemin de navigation. Cliquez sur l'icône de l'option pour activer ou désactiver l'aperçu.
- Valeurs prédéfinies : les valeurs prédéfinies permettent de créer des définitions de fonctions réutilisables. Pour en savoir plus sur les valeurs prédéfinies, reportez-vous à la rubrique Utilisation des valeurs prédéfinies.
-
Modifications de valeurs : modifiez des valeurs en appuyant sur la touche Entrée ou sur la touche de tabulation afin de passer au champ suivant. Appuyez sur les touches Ctrl+Entrée pour créer la fonction et fermer le panneau de propriétés. Les valeurs incorrectes sont indiquées en rouge. Les valeurs valides sont indiquées en noir.
Les champs d'édition affichent des surbrillances croisées entre le panneau de propriétés et les commandes d'édition de la zone de dessin.
- Développer/Réduire : les sections des panneaux peuvent être développées pour afficher ou modifier les paramètres, ou réduites pour masquer les paramètres rarement utilisés.
- Menu avancé du panneau : le menu déroulant permet d'afficher et de masquer les valeurs prédéfinies, de consulter l'aide et d'accéder à divers paramètres avancés. Le menu est ajusté en fonction du contexte. Par exemple, lorsque vous créez ou modifiez une fonction, le menu déroulant affiche uniquement les options correspondant à la fonction en cours d'édition. Lorsque vous travaillez dans le navigateur, le menu du panneau dépend de l'état du navigateur du modèle, etc.
Créer <fonction> : cliquez sur ce bouton pour créer la fonction avec les paramètres actuels et commencer à créer une autre fonction sur la base des mêmes paramètres. Modifiez les paramètres en fonction de vos besoins, puis créez une autre fonction.
- Ancrage : vous pouvez ancrer le panneau de propriétés (dans une fenêtre graphique d'Inventor ou dans le navigateur) ou le laisser flotter (par-dessus l'application ou n'importe où sur votre bureau). Vous pouvez ainsi positionner le panneau ou le navigateur à l'endroit qui vous convient le mieux. Lorsque vous ancrez le panneau au cadre d'une fenêtre, la bordure du cadre ciblé se met en surbrillance.
- Affichage : les panneaux gardent en mémoire leur état d'affichage le plus récent et l'utilisent lors de la prochaine utilisation.
Chemins de navigation
Les chemins de navigation affichent horizontalement l'emplacement courant ou actif dans la hiérarchie du document. Ils vous permettent d'accéder à des documents, des fonctions et des esquisses en fonction du type de document.
En général, le panneau de propriétés est initialement en mode de définition de fonction. Vous pouvez cliquer sur le texte du chemin de navigation pour basculer entre les environnements de fonction et d'esquisse. Le texte du chemin de navigation correspondant à l'environnement sélectionné s'affiche en bleu.
Si vous changez d'environnement, toutes les modifications effectuées dans l'environnement actuel sont validées avant que le basculement s'effectue. Ainsi, si vous passez de l'environnement de fonction à celui d'esquisse, la fonction définie est créée avant que l'environnement change. Si vous revenez de l'environnement d'esquisse à celui de fonction, toute modification apportée aux géométries d'esquisse est acceptée avec que l'environnement change. Les champs du panneau de propriétés se mettent à jour selon le changement d'environnement.
- Cliquez sur le texte du chemin de navigation à modifier pour l'activer.
- Cliquez à nouveau pour accéder au mode d'édition.
- Modifiez le texte.
- Appuyez sur Entrée pour terminer la modification. Lorsque vous cliquez sur OK pour terminer la fonction, le nom du noeud du navigateur est mis à jour.
Menu du panneau de propriétés
Le menu du panneau de propriétés contient des paramètres liés au contexte de création ou de modification actif. Par exemple, pour la commande Perçage, vous pouvez choisir de présélectionner automatiquement les points de centre et de partager automatiquement l'esquisse associée ou active si certains points de centre n'ont pas encore été utilisés, c'est-à-dire utilisés pour créer des perçages. Vous pouvez également choisir de limiter la sélection à l'aide d'une fenêtre aux points de centre uniquement. Les entrées du menu sont contextuelles et seules les options utilisées par la commande sont affichées.
Dans la plupart des cas, ces paramètres sont activés par défaut. Sélectionnez l'entrée du menu pour désactiver l'option. L'état du panneau de propriétés de ces paramètres est conservé d'une session à l'autre. Ainsi, si vous souhaitez les utiliser ultérieurement, vous devrez les réactiver. Les paramètres diffèrent également selon le type de fichier (IAM ou IPT).
Pour en savoir plus sur le partage des esquisses, reportez-vous à la rubrique Partage des esquisses et des fonctions.
Navigation dans le panneau des propriétés
Vous pouvez utiliser la touche de tabulation pour passer d'un champ à l'autre, que ce soit dans le panneau des propriétés ou dans la zone de dessin. Lorsque vous utilisez la touche de tabulation dans la zone de dessin, elle vous permet de naviguer entre les paramètres affichés. Lorsque vous l'utilisez dans le panneau des propriétés, vous naviguez dans les paramètres qui figurent dans ce dernier. Une mise en surbrillance croisée se produit pour les champs associés.
Modification dans le panneau de propriétés et la zone de dessin
Lorsque vous créez ou modifiez des fonctions, vous pouvez utiliser les champs d'édition du panneau de propriétés, les champs d'édition de la zone de dessin ou les manipulateurs de fonctions pour modifier les valeurs.

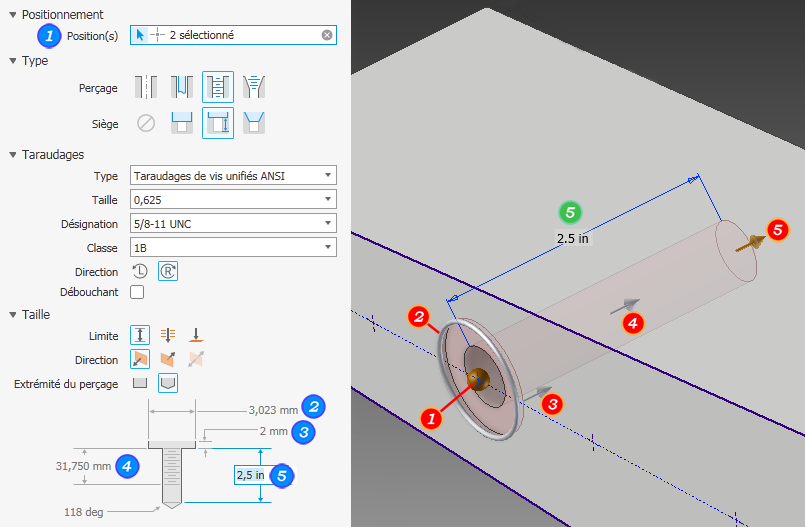

L'exemple ci-dessous se base sur la fonction de perçage pour illustrer les différents points d'accès aux valeurs des paramètres.
- Lorsqu'une commande d'édition est active (modification active d'une valeur), la touche Entrée n'a d'effet que sur cette valeur.
- En revanche, si vous appuyez sur la touche Entrée lorsque le panneau (et non un champ d'édition) est actif, vous terminez la définition de la fonction (comme si vous aviez cliqué sur OK), et le panneau de propriétés se ferme.
Lorsque le curseur est placé dans un champ d'édition, vous pouvez terminer le processus de définition de la fonction, puis fermer la panneau de propriétés à l'aide des touches CTRL+Entrée.
Propriétés avancées
Cette section répertorie des options plus spécifiques au type de fonction en cours de création.
Comportement de la commander Annuler
- Dans une commande active, si une boîte de dialogue ou un panneau de propriétés est affiché, la commande Annuler annule la commande active.
- Dans une commande active, sans boîte de dialogue ni panneau de propriétés affiché, la commande Annuler annule la commande active et une étape du processus en cours.
- Si aucune commande n'est active, la commande Annuler annule une étape du processus en cours.
