Avant de charger votre fichier pièce dans Configurator 360, préparez le modèle en suivant la procédure décrite ci-dessous.
- Mode d'accès :
-
Ruban :
onglet Autodesk 360
groupe de fonctions Configurator 360
Charger dans Configurator 360
Pour en savoir plus sur les instructions relatives au chargement de fichiers, reportez-vous à l'aide en ligne de Configurator 360.
Avant de charger le fichier dans Configurator 360, effectuez les opérations suivantes :
- Choisissez un simple fichier pièce (.ipt) Inventor à charger, en vous assurant que le modèle fonctionne dans Inventor.
- Choisissez une pièce dont seuls quelques paramètres sont renommés ou créés dans la fenêtre Paramètres Inventor. Les paramètres identifiés comme clés sont également traités. Choisissez une pièce présentant les caractéristiques suivantes :
- Pas de référence externe (par exemple, des fonctions dérivées).
- Pas de fonctionnalités d'Inventor complexes.
- Un ou plusieurs paramètres.
- Configurator 360 lit les paramètres et affiche une boîte de dialogue modifiable.
- Cochez les cases Clé qui comportent tous les paramètres importants que vous souhaitez inclure dans votre interface utilisateur Configurator 360.
- Renommez les paramètres de modèle (modifiez le nom au style d0) à inclure dans votre interface utilisateur Configurator 360. Tous les paramètres de modèle et les paramètres utilisateur renommés sont inclus dans l'interface utilisateur de Configurator 360.
Remarque :- Une fois le chargement effectué, le client Configurator 360 peut afficher ces paramètres dans la nouvelle application que vous avez générée. Vous pouvez également modifier la liste des paramètres visibles sur le site Web de Configurator 360.

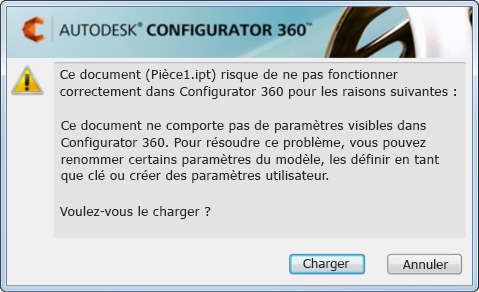

- Si votre fichier pièce n'est pas correctement préparé, le message d'erreur suivant s'affiche :
- Les corps solides 3D s'affichent dans le navigateur Web Configurator 360 du destinataire. Quand l'interaction cesse, après un court délai, l'image de rendu est mise à jour et affiche les textures, les matières, les éléments de transparence et les éléments non solides ou n'étant pas en 3D présents dans le modèle Inventor. Les géométries de construction du modèle Inventor ne sont pas affichées.
