Cotations

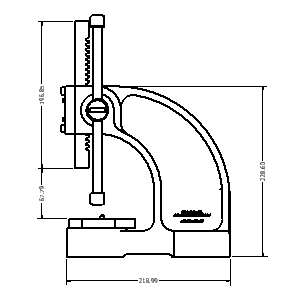

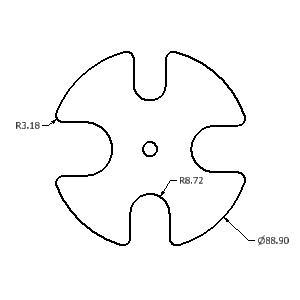

Vous pouvez créer des cotations dans les vues orthogonales et isométriques. La géométrie sélectionnée détermine le type de cote et les options disponibles dans le menu contextuel.
Vous pouvez substituer le texte de cote car cela n'affecte pas la géométrie du modèle.
Vous pouvez modifier la précision des cotes et la tolérance, modifier l'indication et les pointes de flèche ou modifier le contenu du texte de cote.

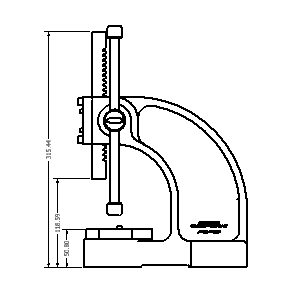

Cotes en parallèle et jeux de cotes en parallèle
Crée plusieurs cotes affichant la distance orthogonale entre l'origine (ligne de base) et les arêtes ou les points sélectionnés. Le premier point ou la première arête sélectionné(e) correspond à la géométrie d'origine. Vous pouvez créer des cotes individuelles ou un jeu de cotes.

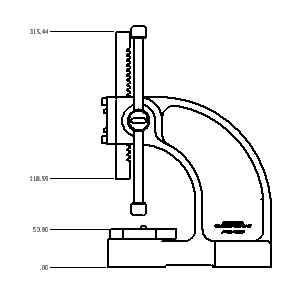

Cotes superposées et jeu de cotes superposées
Permet de créer plusieurs cotes superposées en une seule procédure. L'alignement des cotes superposées se fait automatiquement à mesure que vous les placez. Si le texte de cote occasionne un chevauchement, vous pouvez modifier la position de cote et le style de cote. Vous pouvez créer des cotes individuelles ou un jeu de cotes.
Extraire les cotes
Affiche toutes les cotes de modèle ou uniquement les cotes liées aux pièces ou fonctions sélectionnées. Sélectionnez les cotes à conserver dans la vue de dessin.
Seules les cotes pilotes parallèles au plan de vue sont disponibles.
Vous pouvez modifier des cotes pilotes pour manipuler le fichier pièce.
Marques de centre
Les marques de centre sont ajoutées à l'arc ou au cercle sélectionné. Les lignes d'attache de marques de centre sont automatiquement dimensionnées pour correspondre à la géométrie.
Les marques de centre peuvent être ajoutées individuellement ou à l'aide de la commande de traits d'axe automatisés.
Traits d'axe
Permet de créer des traits d'axe pour les arêtes sélectionnées, au milieu pour les lignes ou au niveau du point central pour les arcs et les cercles. Crée un trait d'axe circulaire lorsque les objets forment un réseau circulaire.
Autodesk Inventor LT prend en charge trois types de traits d'axe : bissectrice, réseau centré et axial.

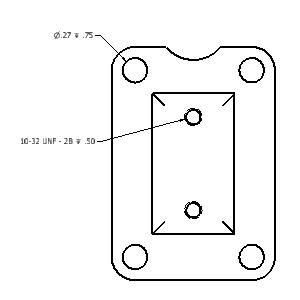

Notes de perçage et de filetage
Les notes de perçage ou de filetage affichent des informations sur les fonctions de perçage, de filetage ou de découpe par extrusion cylindrique au sein d'un modèle. Le style de la note de perçage varie selon le type de fonction sélectionné.

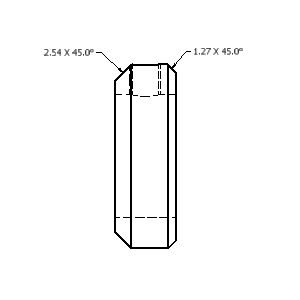

Notes de chanfrein
Les notes de chanfrein contiennent des mesures d'angle et de distance pour les arêtes du modèle sélectionnées ou les lignes esquissées.
Vous pouvez joindre des notes de chanfrein à des arêtes. Une arête de chanfrein et une arête de référence de plusieurs corps, modèles ou esquisses doivent faire partie de la même vue.
Symboles
Plusieurs types de symboles sont disponibles : symboles d'état de surface, de soudure, de tolérancement géométrique, d'identification de fonction, de référence partielle et d'identification de la référence. Les symboles sont créés avec ou sans indication.
Les symboles d'esquisse sont définis dans les ressources de dessin et positionnés comme des symboles standard. Ils sont utilisés pour définir des symboles personnalisés non disponibles dans Autodesk Inventor LT.
L'aspect du remplissage d'extrémité peut être modifié via les propriétés d'objet.
Tables
Vous pouvez créer une table générale ou une table de configuration.
Une table générale peut contenir un nombre de lignes et de colonnes par défaut. Vous pouvez en personnaliser la taille. La table générale peut faire référence à des données externes de fichiers.xls, .xlsx ou .csv. Vous pouvez également saisir tout autre type de données souhaitées.
Tables de perçage
Les tables de perçage indiquent la taille et l'emplacement des fonctions de perçage dans un modèle. Lors de l'ajout d'une table de perçage, un libellé de perçage est affecté à chaque perçage et une ligne correspondante à chaque libellé est ajoutée à la table.
Vous pouvez également ajouter des marques de centre et une ouverture par extrusion cylindrique à une table de perçage en modifiant la table.
Tables et libellés de révision
Les tables de révision incluent des informations sur les modifications de conception. Les tables de révision peuvent être créées pour l'intégralité du fichier de dessin ou pour une seule feuille.
Un libellé de révision marque un objet modifié par des révisions de conception. Le niveau de révision par défaut pour le libellé correspond à la dernière révision dans la table. Le niveau de révision du libellé peut être modifié à l'aide du menu contextuel.
Texte ou Indication
Choisissez la commande Texte pour ajouter des notes générales à un dessin. Les notes générales ne sont pas attachées à une vue, à un symbole ou à un autre objet du dessin.
Utilisez la commande Indication pour ajouter des notes aux objets d'un dessin. Si vous attachez une ligne de repère à la géométrie d’une vue, la note est déplacée ou supprimée quand la vue est déplacée ou supprimée.
