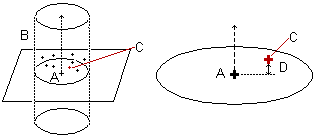

Quand vous palpez un point unique, PowerInspect calcule une zone d'acquisition (B) autour du vecteur du point nominal (A). Le point mesuré (C) le plus proche de la nominale est ensuite compensé et projeté sur le vecteur et l'élément rapporte la distance 2D (D) entre les points mesurés et nominaux le long du vecteur de compensation du vecteur.
Remarque : Vous pouvez mesurer des éléments de point unique palpé en palpant uniquement lors de l'inspection de la pièce sur une machine CNC ou manuelle.
Pour palper un point unique :
- Dans la séquence d'inspection, cliquez avec le bouton droit sur le point unique et sélectionnez Mesurer l'élément dans le menu contextuel.
PowerInspect affiche la vue CAO en mode plein-écran avec le point nominal affiché en tant que cible
. Il affiche également la boite de dialogue Points guidés, avec les coordonnées du point nominal affichées sur la gauche. - Dans la boîte de dialogue Points guidés, cliquez sur le bouton Paramètres
. La boite de dialogue Paramètres de mesure s'affiche. - Dans la boite de dialogue Paramètres de mesure, sélectionnez l'onglet Point unique guidé et éditez les réglages :
- Pour enregistrer le point avec un contact, décochez la case Enregistrer tous les points de la zone d'acquisition. Le point doit être dans la zone d'acquisition.
- Pour utiliser le point le plus proche de la nominale comme étant le point mesuré, mais enregistrer tous les points pris dans la zone d'acquisition, cochez la case Enregistrer tous les points de la zone d'acquisition. Les points sont listés dans l'onglet Info.
- Pour redimensionner la zone d'acquisition, entrez une nouvelle valeur dans la case Rayon de la zone d'acquisition.
- Pour arrêter l'enregistrement des points dès que vous prenez un point dans une distance spécifiée, par rapport à la nominale, cochez la case Arrêter l'enregistrement et entrez la distance.
- Pour prendre plusieurs points, décochez la case Arrêter l'enregistrement.
- Cliquez sur OK pour enregistrer les changements et fermer la boîte de dialogue Paramètres de mesure.
- Palpez le point. Si l'appareil de mesure supporte le suivi, PowerInspect affiche la position actuelle du palpeur dans la vue CAO. Vous pouvez également afficher la position du palpeur à l'aide de la boîte de dialogue Coordonnées.
- La déviation par rapport à la nominale CAO est affichée sur la droite de la boite de dialogue Points guidés. Cliquez sur :
pour enregistrer le point.
pour reprendre le point.
pour annuler le point.
