Exemple de mode d'usinage

Cet exemple montre comment éviter les fixations lors de la création de parcours d'outils.

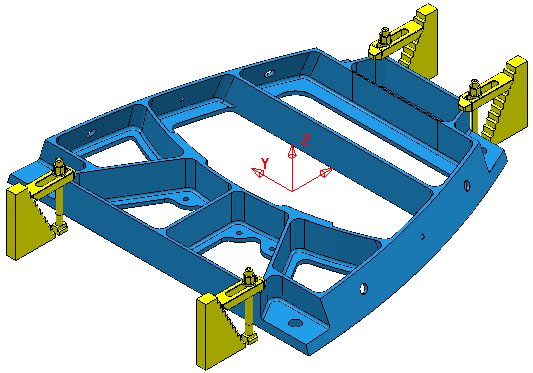

1. Sélectionner toutes les surfaces constituant les fixations.



2. Cliquez sur l'onglet Home > panneau Configuration > Surépaisseur pour afficher le dialogue Préférences de surépaisseur.
3. Sélectionner l'ensemble de surépaisseurs en haut de la liste:
   1. Dans la liste Mode d'usinage, sélectionner Collision.
   2. Cliquez sur le bouton Acquérir composants .
   3. Cliquer sur Appliquer.

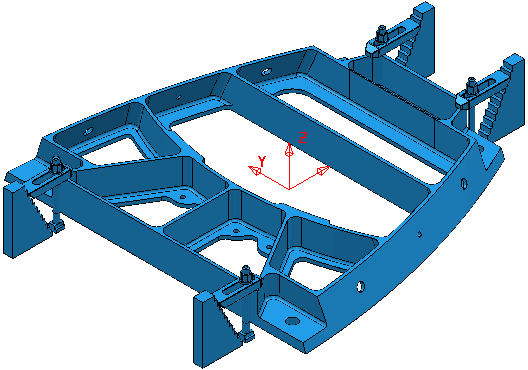

4. Pour générer une représentation visuelle de la représentation, cliquer sur l'onglet Vue > panneau Apparence > Ombrer > Mode d'usinage de frontière.



Tous les parcours d'outils créés pour cette pièce évitent les fixations. Les fixations sont détectées et ne sont pas usinées.
