L'exemple suivant vous montre comment imbriquer des pièces contenant du texte, comment changer les frontières d'imbrication et l'impact que ceci peut avoir sur des éléments de texte contenus dans ces frontières. La pièce à imbriquer dans cet exemple se compose d'un polygone avec un arc. Elle contient également un élément de texte dans la frontière d'arc.
Pour imbriquer la pièce et changer les frontières d'imbrication :
- Cliquez sur Edition > Transformer > Imbrication pour afficher la boite de dialogue Imbrication.
- Sélectionnez l'élément de feuille dans la fenêtre graphique.
- Cliquez sur le bouton Ajouter en tant que feuilles organisées
pour enregistrer l'élément en tant que feuille. - Sélectionnez les trois éléments qui composent la pièce.
- Cliquez sur le bouton Ajouter en tant que pièce unique
pour enregistrer les éléments en tant que pièce. - Cliquez sur Plus d'options.
- Entrez 10 comme étant la quantité maximum à imbriquer.
- Cliquez sur Appliquer pour imbriquer les pièces.

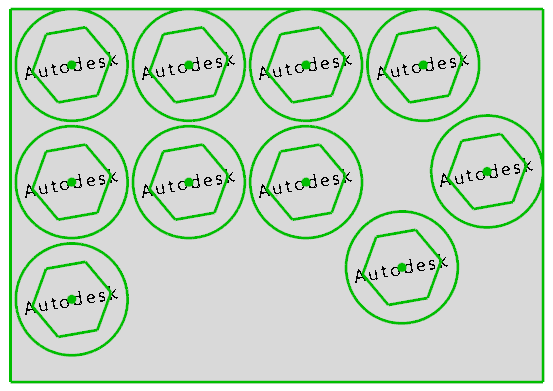

Les pièces sont imbriquées, incluant les éléments de texte qui sont pivotés, alignés avec les pièces :
Remarque : Faire pivoter l'étiquette de texte avec la pièce est sélectionné par défaut. Désélectionnez cette option si vous ne voulez pas que l'élément de texte soit pivoté, aligné avec la pièce. - Avec la pièce sélectionnée, cliquez sur le bouton Choisir les frontières à utiliser pour l'imbrication

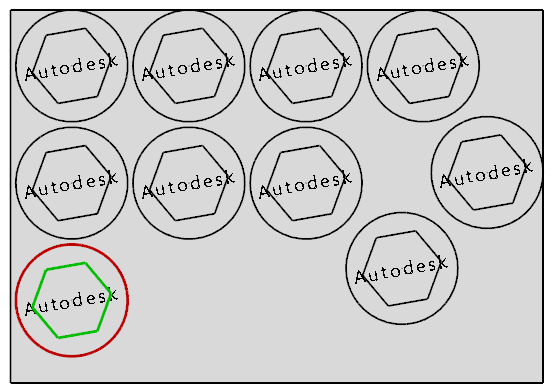

. La barre d'outils d'imbrication s'affiche. - Cliquez sur la frontière extérieure formée par l'arc. La frontière vire au rouge, pour indiquer qu'elle ne sera pas utiliser pour l'imbrication :
- Cliquez sur
sur la barre d'outils d'imbrication pour accepter les changements de la frontière et fermer la barre d'outils. - Cliquez sur Appliquer dans la boite de dialogue d'imbrication pour ré-imbriquer les pièces.

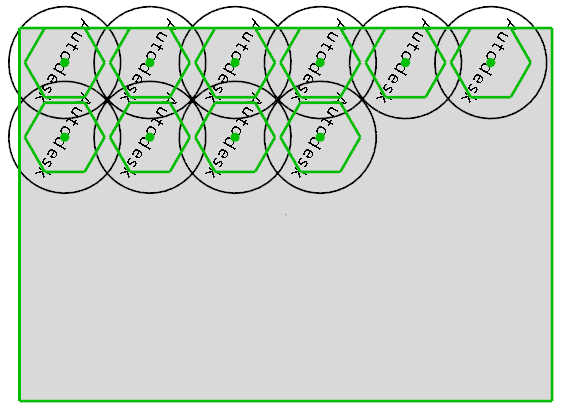

Les pièces sont réarrangées pour utiliser le polygone intérieur comme étant la frontière. L'arc et l'étiquette de texte sont également déplacés, mais ne sont plus pris en compte dans l'imbrication et recouvrent l'arête de la feuille.
