Pour créer une vue orthographique et la placer dans un dessin

1. Sur le ruban, cliquez sur l'onglet Début  groupe de fonctions Vues ortho  Créer une vue ortho.
   Remarque : Vous pouvez également cliquer sur l'onglet Fichier DWG orthographique du Gestionnaire de projets, ouvrir un dessin orthographique puis, sur le ruban, cliquer sur Nouvelle vue.

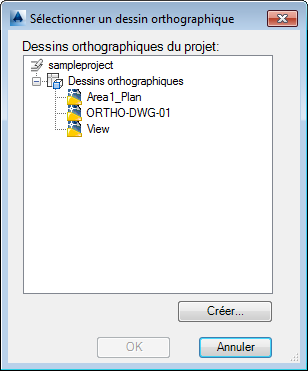

2. Dans la boîte de dialogue Sélectionner un dessin orthographique, effectuez une des opérations suivantes, puis cliquez sur OK :
   • Sous Dessin orthographiques du projet, cliquez sur un dessin existant.
   • Cliquez sur Créer. Dans la boîte de dialogue Nouveau fichier DWG, dans la zone Nom du fichier, entrez un nom. Entrez le nom de l'auteur. Cliquez sur OK.

3. Dans le dessin, cliquez sur l'OrthoCube. Vous pouvez vous servir des poignées pour déplacer et redimensionner le cube ou utiliser AutoCAD pour le déplacer, le faire pivoter et l'aligner avec précision. Le panneau en surbrillance (rouge) indique la vue courante, par exemple Vue de dessus.
   Remarque : Au besoin, cliquez sur un coin du cube de visualisation pour accéder aux poignées voulues de l'OrthoCube.

4. Dans l'onglet Editeur ortho du ruban, effectuez les opérations suivantes :
   • Dans la liste déroulante du groupe de fonctions OrthoCube, cliquez sur une vue (par exemple, Vue de face).
     Remarque :

     Par défaut, le dessin temporaire qui s'affiche est défini pour effectuer un zoom avant sur tous les éléments actuellement présents dans le dessin. L'outil ViewCube est configuré pour la vue de dessus avec le système de coordonnées général (SCG). Cliquez sur les coins du ViewCube pour chercher un angle qui vous permet de manipuler facilement les poignées de l'OrthoCube.

   • Dans la liste déroulante Echelle du groupe de fonctions Taille de sortie, choisissez une échelle (par exemple, 1:16). Vous pouvez également ajuster l'échelle lorsque vous insérez le dessin orthographique.
   • (Facultatif) Dans le groupe de fonctions Taille de sortie, cliquez sur Contrôle papier pour vous assurer que l'échelle choisie est appropriée.
   • (Facultatif) Dans le groupe de fonctions Bibliothèque, cliquez sur Enregistrer OrthoCube. Dans la boîte de dialogue Enregistrer la vue, entrez un nom de vue et cliquez sur OK.
   • Dans le groupe de fonctions Créer, cliquez sur OK.
5. Dans l'espace papier du dessin orthographique, indiquez l'emplacement du coin inférieur gauche de la fenêtre.
   Remarque :

   Sur la ligne de commande, vous pouvez également spécifier les coordonnées exactes du dessin. Vous pouvez aussi indiquer l'échelle de la fenêtre avant de la placer dans la zone de dessin. Pour cela, cliquez sur le bouton ? pour ouvrir la boîte de dialogue Sélectionner l'échelle de la vue ortho.

   Vous pouvez à présent annoter le dessin orthographique.
