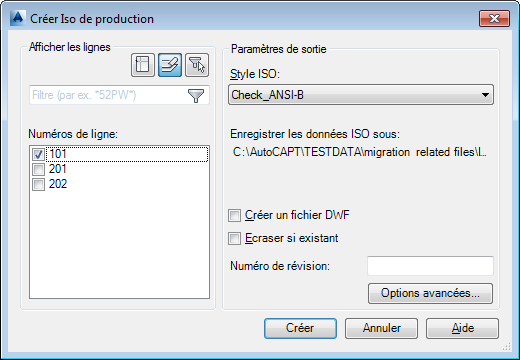

Générer un dessin isométrique de production Spécifie le type Iso, les options de remplacement et le fichier de sortie DWF.
Display Lines
- Drawing
-
Lists line numbers that are in the drawing.
- Project
-
Lists all line numbers in the project.
- Filter
-
Lists line numbers in the current selection set.
Line Numbers
Sets the lines to include in the isometric drawing or PCF.
Right-click in the Line Numbers area to Select all lines or Clear all lines.
Paramètres de sortie
Spécifie les paramètres de sortie isométrique :
- Style Iso
-
Indique le style Iso à utiliser. Vous pouvez créer et modifier des styles Iso dans la configuration du projet.
- Enregistrer les isométriques sous
-
Indique le dossier où sont créés les dessins isométriques.
- Créer un fichier DWF
-
Indique s'il faut ou non créer un fichier DWF pour le dessin isométrique.
- Ecraser si existant
-
Si cette option est sélectionnée, les dessins isométriques existants portant le même nom sont écrasés. Dans le cas contraire, les nouveaux dessins isométriques sont renommés.
- Numéro de révision
-
Définit le numéro de révision qui peut s'afficher dans le cartouche.
- Avancé
-
Affiche la boîte de dialogue Options de création Iso avancées.
Remarque : Une fois que vous avez sélectionné l'option Créer, une barre de progression s'affiche au bas de la boîte de dialogue et fournit des détails sur la création Iso.
