Lorsque vous utilisez l'outil Créer un modèle énergétique, Revit crée trois vues pour vous aider à comprendre la géométrie du modèle énergétique.
- Modèle énergétique 3D, vue
- Nomenclature Espaces analytiques
- Nomenclature Surfaces analytiques
Utilisez ces outils comme suit :
- Avant de soumettre le modèle énergétique pour analyse, examinez les vues pour vous assurer que le modèle est correctement défini et reflète avec précision votre intention de conception.
- Lorsqu'une simulation d'énergie renvoie des résultats inattendus, utilisez les vues pour résoudre les problèmes liés au modèle. Envisagez de modifier le modèle et d'ajuster les paramètres Résolution de l'espace analytique et Résolution de la surface analytique.
Vue Modèle énergétique 3D

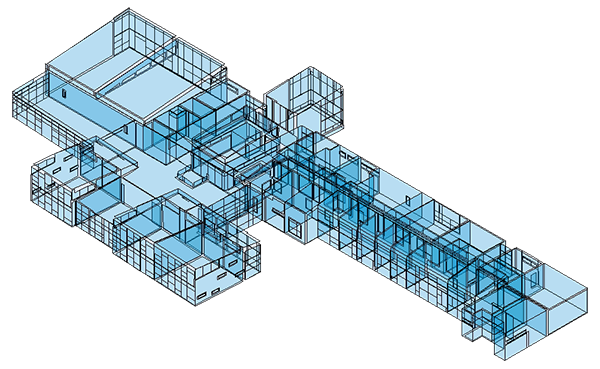

Lorsque vous cliquez sur Créer un modèle énergétique, Revit crée le modèle énergétique et l'affiche dans une vue 3D nommée Modèle énergétique 3D. La vue apparaît dans l'arborescence du projet, sous Vues 3D.
La vue Modèle énergétique 3D utilise les paramètres de la boîte de dialogue Visibilité/Graphismes pour masquer certaines catégories d'éléments de construction et pour appliquer une transparence de 50 % aux autres catégories de modèles, telles que les sols et les toits. La vue affiche également les espaces et les surfaces analytiques posées sur les éléments de construction.
Utilisez la vue pour comprendre comment Revit a interprété les éléments de construction pour créer le modèle énergétique. Vous pouvez effectuer un panoramique, un zoom et une rotation du modèle énergétique pour l'examiner de plus près.
Pour améliorer votre compréhension du modèle énergétique, créez des vues dupliquées de la vue Modèle énergétique 3D et ajustez les paramètres Visibilité/Graphismes. Dans l'une des vues dupliquées, par exemple, vous pouvez masquer tous les éléments du modèle (désactivez les cases Visibilité pour tous les éléments répertoriés dans l'onglet Catégories de modèles) et affichez uniquement les espaces analytiques (répertoriés sous l'onglet Catégories analytiques). Dans une autre vue dupliquée, vous pouvez masquer des éléments du modèle et afficher uniquement les surfaces analytiques. (Voir Définition de la visibilité des catégories d'éléments.) Examinez ces vues pour identifier les différentes façons dont vous pouvez améliorer le modèle de bâtiment afin de mieux prendre en charge l'analyse d'énergie ou de résoudre la cause des problèmes affectant les résultats de l'analyse.
Nomenclature Espaces analytiques
La nomenclature Espaces analytiques répertorie les espaces analytiques dans le modèle énergétique. Ces espaces ont été créés pour le modèle énergétique basé sur les pièces définies dans le modèle de bâtiment et les éléments Revit qui sont des éléments de délimitation de pièce.
La nomenclature indique la surface et le volume de chaque espace, ainsi que la surface totale et le volume du modèle entier. Si un espace analytique est basé sur une pièce, le nom de la pièce est également indiqué.
Parcourez la nomenclature à la recherche des points suivants :
- espaces plus grands ou plus petits que prévu
- pièces dont la surface ou le volume est plus grand ou plus petit que prévu
- surface analytique totale et volume qui sont plus grands ou plus petits que prévu (ces chiffres comprennent les espaces vides de plafond)
Pour examiner un espace analytique donné, sélectionnez-le dans la nomenclature et utilisez l'outil Mettre en surbrillance dans le modèle afin de l'afficher dans une vue de modèle énergétique 3D.
Nomenclature Surfaces analytiques
La nomenclature Surfaces analytiques répertorie les surfaces analytiques dans le modèle énergétique. Ces surfaces ont été créées pour le modèle énergétique basé sur des espaces analytiques.
La nomenclature répertorie la superficie de chaque surface, le nombre de surfaces de cette taille et le type d'ouverture (porte ou fenêtre) ou le type de surface (murs intérieurs, extérieurs, toit, ombrage, plafond ou dalle).
Parcourez la nomenclature à la recherche des points suivants :
- surfaces plus petites ou plus grandes que prévu
- types de surface ou types d'ouverture qui ne correspondent pas à vos attentes
- surface analytique totale plus grande ou plus petite que prévu
Pour examiner une surface analytique donnée, sélectionnez-la dans la nomenclature et utilisez l'outil Mettre en surbrillance dans le modèle afin de l'afficher dans une vue de modèle énergétique 3D.
