Terület számítása és távolságmérés

Az AutoCAD számos eszközt biztosít a távolságok, területek, hosszok, szögek és egyéb geometriai adatok gyors és pontos méréséhez. A méretek meghatározása alapvető fontosságú, amikor rajzait valós objektumokká vagy struktúrákká alakítja.

Megjegyzés: A videó nem tartalmaz hanganyagot vagy feliratozást.

Megjegyzés: A lépések, képek és videók kissé eltérhetnek az Ön termékverziójában látottaktól.

Tegyük fel, hogy az országában érvényes előírások megváltoztak, és a vállalata megállapította, hogy a helyiségek jelenlegi konfigurációi nem felelnek meg a kivitelezési szabványoknak. Ebben a cikkben kiszámoljuk a helyiség területét, és azt használjuk a tárgyalókban tartózkodók megengedett maximális számának meghatározásához.

Kezdeti lépések

Az alábbi lépésekkel egy egyszerű szobaelrendezést hozhat létre, metrikus mértékegységek használatával.

1. Hozzon létre egy új rajzot, metrikus sablon alapján. Ebben a gyakorlatban az acadiso.dwt sablont fogjuk használni.

   További információ a sablonokról: Próbálta már? – Sablonok használata.

2. A rajzi egységek meghatározásához kattintson az Alkalmazás gombra, majd a Rajzi segédeszközökMértékegységek elemre. Keres
3. A Rajzi egységek párbeszédpanelen adja meg az alábbiakat, majd kattintson az OK gombra.


   Az aktuális rajz méretei tizedes formátumban jelennek meg, és egy rajzi egység egy méternek felel meg.

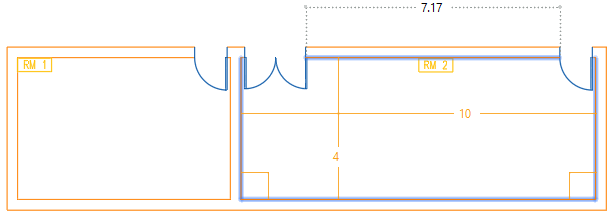

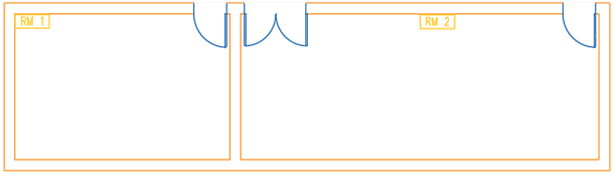

4. Hozzon létre néhány geometriát az ábra szerint. Rajzolhat vonalláncokat, vagy létrehozhat egy téglalapot a TÉGL paranccsal.

5. Mentse a rajzot.

A terület kiszámítása és megjelenítése

Az alábbi lépések bemutatják, hogyan számolhatja ki a helyiségek területét a helyiségben tartózkodók megengedett maximális számának meghatározásához.

Az objektumok területére vonatkozó információkat többféle módon is elérheti, vagy használhat megadott pontokat. Használhatja a Tulajdonságok palettát, vagy különböző parancsokat (például TERÜLET, GEOMMÉR, LISTA).

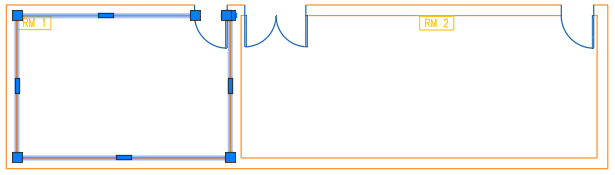

1. Ha nem jelenik meg a Tulajdonságok paletta, válassza ki bármelyik objektumot. Például az RM 1 kerületét az ábrán látható módon.

2. Kattintson a jobb gombbal, és válassza a Tulajdonságok lehetőséget.

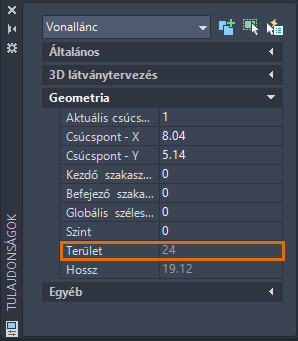

   Megjelennek a kiválasztott objektum tulajdonságai (például a terület).

   Megjegyzés: A különálló vonalakkal ellentétben a vonalláncok zárt objektumnak számítanak, és mindig tartozik hozzájuk kiszámított terület.
3. Számolja ki az RM 2 területét pontsorozat segítségével. A szalagon kattintson a KezdőlapSegédprogramok panelMérés legördülő menüTerület lehetőségre. Keres

   Vagy írja be a parancspromptba az aa (TERÜLET) parancsot.

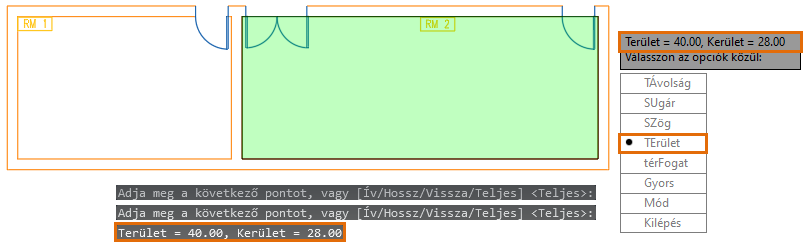

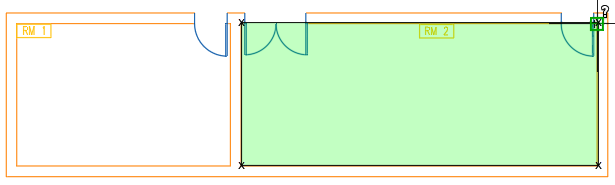

4. Sorrendben adja meg az RM 2 kerületét meghatározó pontokat. Nem szükséges kétszer megadnia az első és az utolsó pontot.


   A belefoglalt, zölddel kiemelt kerület határozza meg a kiszámítandó területet.

5. Nyomja le az Enter billentyűt. Bizonyosodjon meg arról, hogy a Terület beállítás ki van választva.


   A kiszámolt terület a parancsablakban és egy dinamikus eszköztippben jelenik meg. Ha az eredmények nem jelennek meg, nyissa meg a parancsablakot az F2 billentyűvel.

A kerületet és a területet a GEOMMÉR parancs Gyors beállításával is megjelenítheti. Számítsuk ki újra a területet a Gyorsméréssel.

1. A szalagon kattintson a KezdőlapSegédprogramok panelMérés legördülő menüGyors lehetőségre.


   Az egérmutatót az objektumok felett és azok között mozgatva megtekintheti a kiszámított értékeket.

2. Vigye a mutatót az RM 2 kerületén belüli üres területre.

3. Kattintson, ha a kerület oldalai ki vannak emelve.

   Megjegyzés: A Gyors beállítás dinamikusan jeleníti meg a belefoglalt objektum kiszámított területét. Figyelje meg, hogy a zölddel kiemelt terület nem tartalmazza a nyitott területeket. Shift+kattintással több zárt területet is megadhat a számításhoz.

A kiszámított terület címkézése

Szúrjunk be címkéket, amelyek megjelenítik a tárgyalók területét. Bár a TERÜLET és a GEOMMÉR paranccsal, valamint a Tulajdonságok palettán is megjeleníthető a helyiség területe, ezek nem hoznak létre címkét a rajzban. A terület megjelenítéséhez többszörös mutató objektumokat (TMUTATÓ) és mezőket fogunk használni. A TMUTATÓ parancs használatával kapcsolatos tudnivalókért és tippekért lásd: Próbálta már? – Többszörös mutatók a címkékhez és a megjegyzésekhez.

1. Kattintson a Feliratozás lapra, majd keresse meg a Mutatók panelt. Kattintson a Többszörös mutató eszközre.
2. Kattintson bárhova a kerületen belül a nyílfej helyének meghatározásához, majd kattintással adja meg a mutató vízszintes mutatóvégének helyét.
3. Adja meg a szöveges tartalmat (például: „Terület =”).

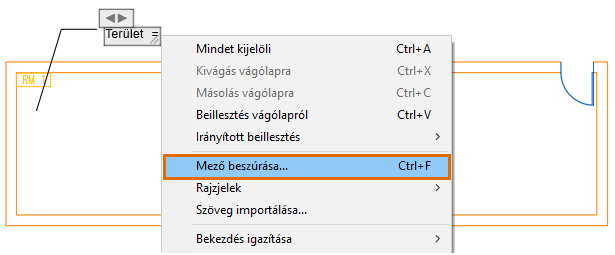

4. Vigye a mutatót a mezőszöveg kívánt megjelenési helyére. Kattintson a jobb gombbal, és válassza a Mező beillesztése lehetőséget.

   Tipp: Ha a Mező beillesztése lehetőség nem jelenik meg a helyi menüben, használja a Ctrl+F billentyűkombinációt.

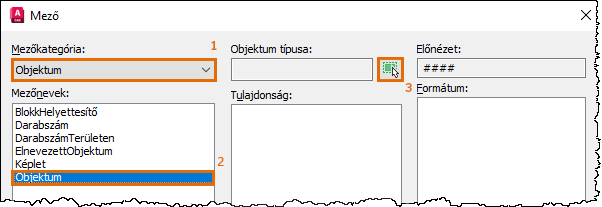

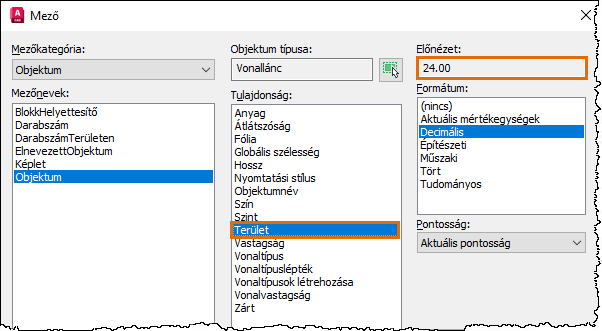

5. A Mező párbeszédpanelen adja meg a beállításokat a jelölt sorrendben.


   A Mező párbeszédpanel átmenetileg bezárul.

6. A rajzablakban válassza ki az RM 1 kerületét meghatározó vonalláncot. Ismét megjelenik a Mező párbeszédpanel.
7. Megjelennek a kiválasztott objektum esetében elérhető tulajdonságok. A Tulajdonság területen válassza a Terület lehetőséget.


   Megjelenik a kiválasztott tulajdonság kiszámított értékének előnézete is.

8. Kattintson az OK gombra.

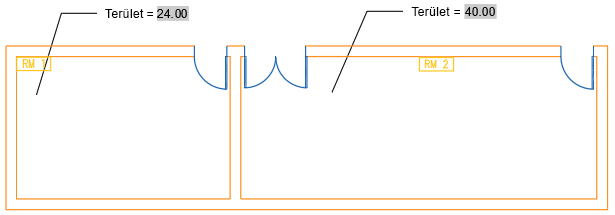

   A kiválasztott helyiség területe a többszörös mutató objektum szövegében jelenik meg.

9. A Szövegszerkesztő környezetfüggő szalaglapBezárás panelen kattintson a Szövegszerkesztő bezárása gombra. Azt is megteheti, hogy a rajzra kattint a helyi szövegszerkesztőn kívül.
10. A fenti lépések megismétlésével hozzon létre címkét az RM 2 területéhez.

    Az RM 2 kerülete egy nyitott vonallánc. Amikor a program a Mező párbeszédpanelen az objektum kiválasztására kéri, kattintson arra a vonalláncra, amelyik a helyiség alját és oldalait alkotja. A helyiség felső vonala nem zárt vonallánc. A bevált gyakorlat szerint érdemes ellenőrizni a számolt érték előnézetét a Mező párbeszédpanelen.


    Tipp: A mezőben szereplő érték nem frissül automatikusan. A FIELDEVAL rendszerváltozó szabályozza, hogy mikor kerül sor a mezők újbóli kiszámítására. Ha az alapértelmezett érték van beállítva, a mező mentéskor vagy a REGEN parancs használatakor frissül. Azt is megteheti, hogy duplán kattint a többszörös mutató objektum szövegére (ahova a mező be lett illesztve). Kattintson a jobb gombbal, majd válassza a Mező frissítése lehetőséget.

Tegyük fel, hogy az adott ország új előírásai szerint négy négyzetméterenként (m²) egy személy tartózkodhat. A tárgyalóban tartózkodók mindenkori maximális számát úgy határozhatjuk meg, ha a helyiség területét elosztjuk 4 m²-rel.

Tárgyaló	Terület (m2)	A helyiségben tartózkodók maximális száma
RM 1	24.00	6
RM 2	40.00	10

Objektumok elrendezése és szétosztása

Helyezzünk el bútorokat a tárgyalókba, és rendezzük el a székeket úgy, hogy legalább egy méterre legyenek egymástól.

1. Kattintson a Nézet lapPaletták panelDesignCenter lehetőségre. Keres
2. A DesignCenter fa nézetében navigáljon a rajzhoz hozzáadni kívánt tartalomhoz. Ebben a példában a „CHAIR7” a %ProgramFiles%\Autodesk\AutoCAD-<kiadás>\Sample\Database Connectivity\Floor Plan Sample.dwg\Blocks mappában található.
3. Illesszen be hat széket RM 1-be, és 10 széket RM 2-be.

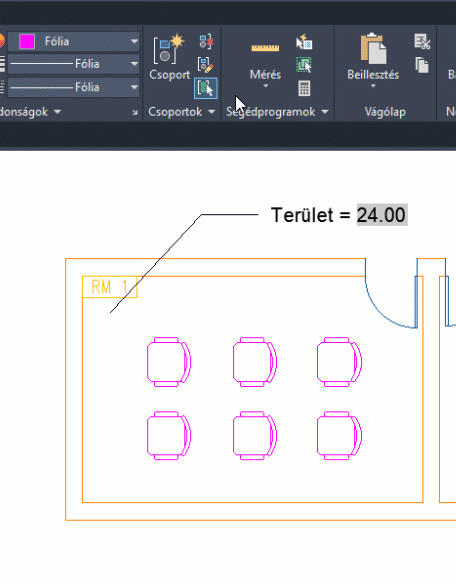

4. Ellenőrizze a székek közötti távolságot. Kattintson a KezdőlapSegédprogramok panelMérés legördülő menüGyors lehetőségre.

   A Gyors beállítás különösen hasznos, ha valós időben kíván távolságokat megjeleníteni a rajzban. A TÁVS parancsot is használhatja a megadott pontok közötti távolság meghatározására.

5. A mutató mozgatásakor dinamikusan megjelennek az objektumok közötti távolságok.

6. Rendezze át és megfelelően ossza szét az objektumokat.

Összefoglalás

A pontos rajzbeli mérésekkel időt és pénzt takaríthat meg, valamint ellenőrizheti a tervei megvalósíthatóságát.
