Rajzok visszaállítása, javítása és helyreállítása

Bár reméljük, hogy ez soha nem fog bekövetkezni, néha történik valami váratlan a saját vagy az ügyféltől kapott rajzokkal. Néhány példa ezekre az esetekre:

Tudjuk, hogy ezek a helyzetek frusztrálóak lehetnek, de az AutoCAD a következő eszközöket kínálja segítségül:

Megjegyzés: A videó nem tartalmaz hanganyagot vagy feliratozást.
Megjegyzés: A lépések, képek és videók kissé eltérhetnek az Ön termékverziójában látottaktól.

Rajzfájlok biztonsági mentése és automatikus mentése

Miközben egy rajzfájlon dolgozik, az AutoCAD két további fájltípust hoz létre. Ezek a további fájlok segíthetnek a rajzfájlok visszaállításában, ha a rajz sérül, vagy a program váratlanul leáll a módosítások mentése előtt. Alapértelmezés szerint az AutoCAD a következő további fájltípusokat hozza létre a rajzon végzett munka során:

Megjegyzés: A biztonsági másolat (BAK) és az automatikus mentés (SV$) rajzfájljai nem nyithatók meg közvetlenül az AutoCAD programban. A megnyitásukhoz módosítania kell a BAK vagy SV$ fájlkiterjesztést DWG formátumra.

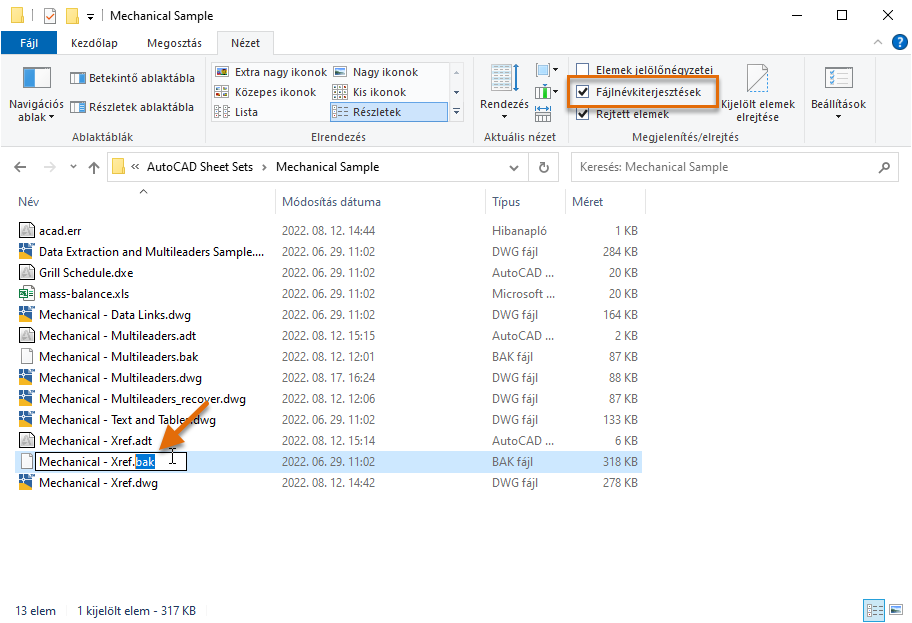

Az alábbi lépések elmagyarázzák, hogyan lehet módosítani egy BAK- vagy SV$-fájl kiterjesztését Windows rendszeren:

  1. Kattintson a jobb gombbal a Windows Start gombjára, és válassza a Fájlkezelő lehetőséget.
  2. Keresse meg a módosítani kívánt BAK- vagy SV$-fájlt.
  3. Válassza ki a fájlt, és nyomja le az F2 billentyűt.
  4. Jelölje ki a bak vagy sv$ kiterjesztést, majd írja be a dwg karakterláncot.
    Megjegyzés: Ha a kiterjesztés nem jelenik meg a Fájlkezelőben, kattintson a Nézet fülre, majd jelölje be a Fájlnévkiterjesztések jelölőnégyzetet.

Az alábbi lépések ismertetik, hogyan módosíthatja a Beállítások párbeszédpanelen a Rajzok biztonsági mentése és automatikus mentése funkció beállításait, amelyek a BAK- és SV$-fájlok létrehozását szabályozzák, miközben a rajzon dolgozik:

  1. Kattintson a jobb gombbal egy rajzablakra, és válassza a Beállítások lehetőséget.

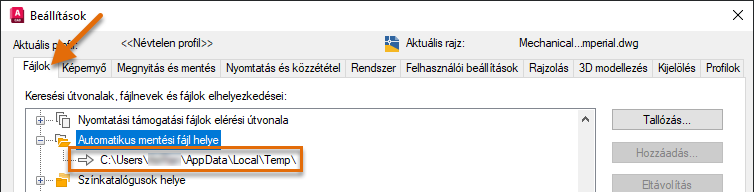

  2. A Beállítások párbeszédpanel Fájlok lapján görgessen le, és kattintson a + gombra az Automatikus mentés fájlhelye csomópont mellett.

    Itt látható az SV$ fájlok tárolási helye. A hely megváltoztatásához jelölje ki az útvonalat a csomópont alatt, és kattintson a Tallózás gombra.

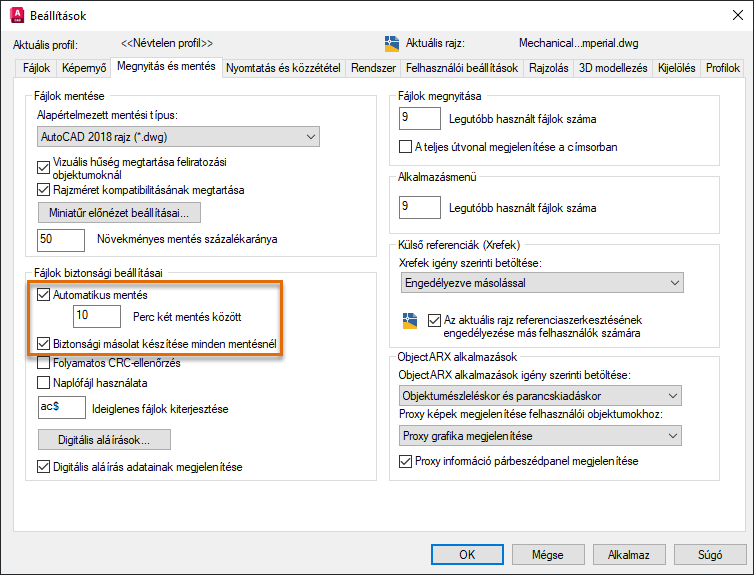

  3. Kattintson a Megnyitás és mentés fülre.
  4. A Fájlok biztonsági beállításai szakaszban ellenőrizze, hogy be van-e jelölve az Automatikus mentés és a Biztonsági másolat készítése minden mentésnél jelölőnégyzet.

  5. Ha módosítani szeretné az Automatikus mentés funkció időintervallumát, kattintson a Perc két mentés között szövegmezőbe, és cserélje le aktuális értéket.

    Én 5 perces értéket szeretek használni, hogy korlátozzam az átdolgozás mennyiségét, amikor valami váratlan történik, de én nagyon gyakran mentek, így nincs mindig SV$-fájlom, hacsak el nem megyek egy megbeszélésre vagy ebédelni.

    Megjegyzés: Legyen óvatos, ha túl nagy értéket ad meg. Ha nem ment gyakran, fennáll a veszélye, hogy sok munkát veszít el, amelyet újra kell csinálni, ha a munkaállomás vagy a program váratlanul leáll.
  6. Kattintson az OK gombra a módosítások mentéséhez.
Tipp: Ha az AutoCAD, és nem az AutoCAD LT programot használja, a MOVEBAK paranccsal módosíthatja a rajzok biztonsági mentésének (BAK) célmappáját. Ez hasznos lehet a projektmappák tisztaságának megőrzéséhez, miközben az összes BAK-fájlt központosítja. A MOVEBAK parancs használatához az Express Tools eszközök telepítése szükséges.

Megnyitott rajzok ellenőrzése és javítása

A rajzok sikeres megnyitása után a program ellenőrizheti, hogy tartalmaznak-e hibákat. A hibák számos okból következhetnek be, például a munkaállomás váratlan leállása vagy áramkimaradás történhet a rajz mentése közben, vagy az adatokat egy külső segédprogram megsértheti. A rajzok ellenőrzése során a talált hibákat automatikusan kijavíthatja.

Az alábbi lépések ismertetik a rajzok ellenőrzését:

  1. Nyissa meg a ellenőrizni kívánt rajzfájlt, például a Mechanical - Data Links.dwg mintarajzot a következő mappából: C:\Program Files\Autodesk\AutoCAD <release>\Sample\Mechanical Sample.
  2. Kattintson a Megnyitás gombra. Ha a program a rajz írásvédett megnyitására kéri, kattintson az Igen gombra.
  3. Kattintson az Alkalmazás gombra, majd válassza a > Rajzolási segédeszközök > Ellenőrzés lehetőséget. Keres
  4. A Javítani kívánja a felderített hibákat? [Igen/Nem] <N>: promptnál írja be az i karaktert az ellenőrzés során észlelt hibák kijavításához, vagy írja be az n karaktert a figyelmen kívül hagyáshoz, és csak az észlelt hibák jelentéséhez.
  5. Nyomja le a Ctrl+F2 billentyűkombinációt az AutoCAD szövegablak megnyitásához, vagy nyomja le az F2 billentyűt a parancssor ablakának kibontásához.

    Az ellenőrzési összefoglaló jelentés az ablakban látható.

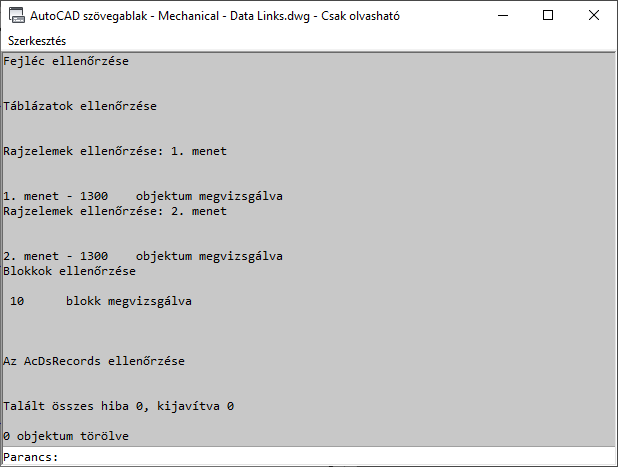

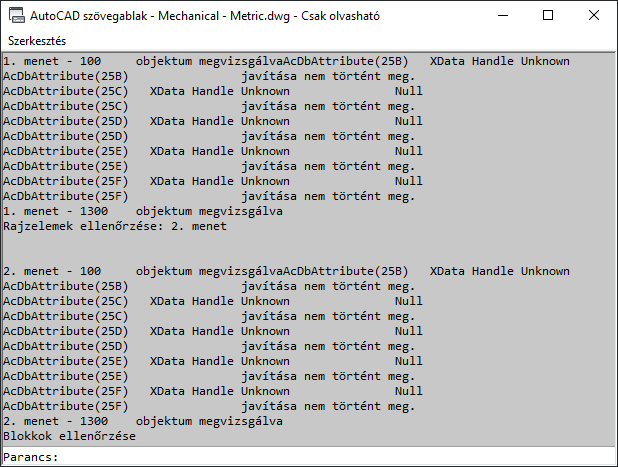

    Az alábbi képek két különböző rajzfájl ellenőrzési jelentését mutatják be: az egyikben nem észlelt hibákat a programban, a másikban pedig észlelt, és ki is javította a hibákat.

Rajzok helyreállítása

Egy rajzfájl megnyitása során az AutoCAD olyan problémába ütközhet, amely a rajz megnyitásának sikertelenségét eredményezi. Ezekben a helyzetekben nem futtathatja a HLISTA parancsot, és nem kereshet hibákat a rajzban. Ehelyett a Rajz helyreállítása funkciót használja, amely a rajz megnyitásakor ellenőrzi a rajzban lévő objektumokat, és az észlelt hibákat a rendszer az észlelésükkor javítja.

Az alábbi lépések ismertetik a rajzfájlok helyreállítását:

  1. Kattintson az Alkalmazás gombra, majd a > Rajzolási segédeszközök > Helyreállítás > Helyreállítás lehetőségre. Keres
  2. A Fájl kiválasztása párbeszédpanelen keresse meg és válassza ki a visszaállítani kívánt rajzfájlt, például a Mechanical - Data Links.dwg mintarajzot a következő mappából: C:\Program Files\Autodesk\AutoCAD <release>\Sample\Mechanical Sample.
  3. Kattintson a Megnyitás gombra. Ha a program a rajz írásvédett megnyitására kéri, kattintson az Igen gombra.

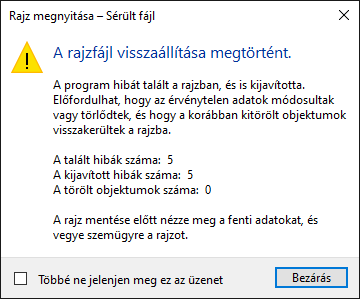

  4. Tekintse át a Rajz megnyitása – Sérült fájl üzenetablakban megjelenő ellenőrzési információkat, majd kattintson a Bezárás gombra.

    Ha a megnyitott rajz hibákat tartalmaz, a talált és kijavított hibák száma megjelenik a törölt objektumok számával együtt, mivel azok nem javíthatók.

  5. Ha meg szeretné tekinteni a részletes ellenőrzési összefoglaló jelentést, nyomja le a Ctrl+F2 billentyűkombinációt az AutoCAD szövegablak megnyitásához, vagy nyomja le az F2 billentyűt a parancssor ablakának kibontásához.

A rajzfájlok helyreállítása mellett a rajzfájlok és a csatolt xrefek is helyreállíthatók. A rajzfájl és az összes csatolt xref helyreállításához tegye az alábbiakat:

  1. Kattintson az Alkalmazás gombra, majd a > Rajzolási segédeszközök > Helyreállítás > Helyreállítás xrefekkel lehetőségre. Keres
  2. Az összes helyreállítása üzenetablakban kattintson a Rajzfájl helyreállítása lehetőségre.
    Megjegyzés: Amikor egy rajzfájlt az xrefekkel együtt állítja helyre, az xrefeket a program a legfrissebb rajzfájlformátumban menti. Ha a rajzfájlok kompatibilitása kulcsfontosságú, a DWG-konvertálás segédprogram (KONVERTDWG parancs) segítségével az összes rajzot egy adott rajzfájlformátumba mentheti újra.
  3. A Fájl kiválasztása párbeszédpanelen keresse meg és válassza ki a visszaállítani kívánt rajzfájlt, például a Mechanical - Multileaders.dwg mintarajzot a következő mappából: C:\Program Files\Autodesk\AutoCAD <release>\Sample\Mechanical Sample. Kattintson a Megnyitás gombra.

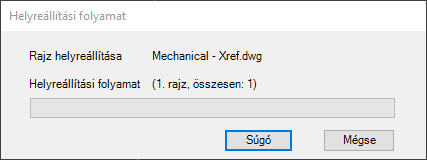

    Megjelenik a Helyreállítási folyamat párbeszédpanel, és tájékoztatja a rajzhoz csatolt xref-fájlok ellenőrzési folyamatáról.

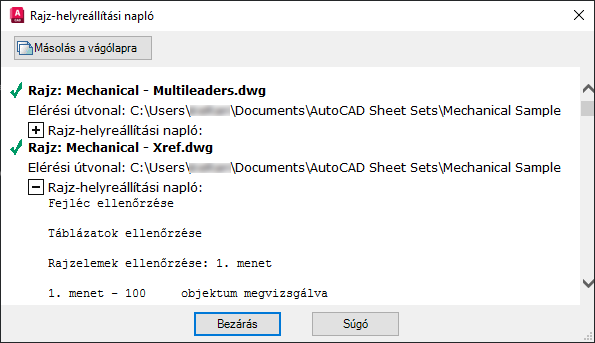

  4. A Rajz-helyreállítási napló üzenetablakban tekintse át a rajz és a hozzá csatolt xrefek ellenőrzési összefoglaló jelentését. Kattintson a Bezárás gombra az üzenetablak bezárásához.

Rajzok helyreállítása váratlan bezárás után

Ha az AutoCAD váratlanul leáll, a program a következő indításakor értesíti Önt, hogy váratlanul leállt, és automatikusan megnyitja a Rajzhelyreállítás-kezelőt. A Rajzhelyreállítás-kezelő felsorolja az összes akkor megnyitott rajzfájlt, valamint az ezekhez a rajzokhoz társított BAK- vagy SV$-fájlokat.

Megjegyzés: A megnyitott, de a program váratlan leállítása előtt legalább egyszer nem mentett rajzokat a Rajzhelyreállítás-kezelő nem követi nyomon. A megkezdett rajzokat rögtön mentse, és a továbbiakban is rendszeresen végezzen mentést.

Megjegyzés: A Rajzhelyreállítás-kezelő automatikusan megnyílik, de az Alkalmazás gomb > Rajzolási segédeszközök > A Rajzhelyreállítás-kezelő megnyitása Kereselemre kattintva is megnyitható.

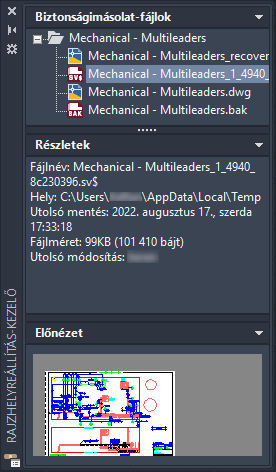

Minden felsorolt rajz esetében bontsa ki a legfelső szintű csomópontot a megnyitáshoz, és tekintse meg az alábbi fájlok tulajdonságait, ha léteznek:

Tipp: A BAK- és SV$-fájlok átnevezhetők és megnyithatók a Rajzhelyreállítás-kezelőn kívül is. Lásd a témakör korábbi részében a Rajzfájlok biztonsági mentése és automatikus mentése című részt.
Megjegyzés: Miután megnyit egy rajzfájlt a Rajzhelyreállítás-kezelőből, ajánlott a rajz ellenőrzését elvégezni, hogy ellenőrizze a hibákat, mielőtt folytatja a munkát a rajzon.

Hibák jelentése

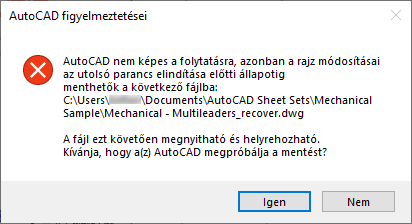

Bár reméljük, hogy ez soha nem fog bekövetkezni, előfordulhat, hogy az AutoCAD problémába ütközik, és váratlanul leáll. Ilyen esetben a program minden olyan megnyitott rajz mentését kéri, amely nem mentett módosításokat tartalmaz. Ezeknek a rajzoknak a nevéhez a program a „_recover“ karakterláncot csatolja, hogy a korábban mentett rajzfájlt semmiképen ne írja felül.

A nem mentett módosításokat tartalmazó megnyitott rajzok mentése után megjelenik az AutoCAD hibajelentés párbeszédpanel. Erről a párbeszédpanelről küldhet hibajelentést nekünk. A hibajelentés a program és a munkaállomás aktuális állapotáról tartalmaz információkat, és tartalmazhat opcionális információkat is, például azt, hogy milyen műveletet végzett a hiba idején. A hibajelentések a termék stabilitásának javítására szolgálnak.

Itt látható az AutoCAD Hibajelentés párbeszédpanel néhány opcionális információ megadásával:

Megjegyzés: A REPORTERROR rendszerváltozó szabályozza a Hibajelentés párbeszédpanel megjelenését, miután az AutoCAD hibát észlel, és váratlanul leáll.

Egyéb záró megjegyzések és tippek (csak az AutoCAD programban)

Összefoglalás

Mindig kényelmetlen, ha olyan rajzot nyit meg, amelyben hibák találhatók, vagy az AutoCAD váratlanul leáll, de remélhetőleg ebből a cikkből megtudott néhány dolgot, amelyek segíthetnek a munka folytatásában, és a jövőben elkerülni a problémákat.

A rajzellenőrzéshez és -helyreállításhoz kapcsolódó parancsok és rendszerváltozók

Íme néhány gyakran használt parancs és rendszerváltozó a rajzfájlok ellenőrzésével és helyreállításával kapcsolatban.

Parancs Leírás
HLISTA Megvizsgálja egy rajz épségét, és kijavít bizonyos hibákat.
RAJZHELYREÁLL Megjeleníti azon rajzfájlok listáját, amelyeket a szoftver program- vagy rendszerhiba után helyre tud állítani.
RAJZHELYREÁLLELREJT Bezárja a Rajzhelyreállítás-kezelőt.
KONVERTDWG Konvertálja a kiválasztott rajzfájlok rajzformátum-verzióját.
MOVEBAK Módosítja a rajzok biztonsági mentési (BAK) fájljainak célmappáját. (Csak az AutoCAD programban)
GYMENT Menti az aktuális rajzot a megadott alapértelmezett fájlformátummal.
HELYREHOZ Kijavít, majd megnyit egy sérült rajzfájlt.
MINDHELYREHOZ Kijavít egy sérült rajzfájlt és annak minden csatolt xrefjét.
ELMENT Az aktuális rajzfájl módosítása nélkül menti az aktuális rajzot egy másik fájlnéven vagy helyre.
MENTMINT Új fájlnévvel vagy helyre menti az aktuális rajz egy példányát.
Rendszerváltozó Leírás Alapértelmezett érték Mentés helye
AUDITCTL Azt vezérli, hogy a HLISTA parancs létrehozzon-e jelentésfájlt (ADT). 0 Beállításjegyzék
ISAVEBAK Azt vezérli, hogy létrejöjjenek-e BAK-fájlok a rajzfájlok mentésekor. 1 Beállításjegyzék
ISAVEPERCENT A DWG-fájlokban a növekményes mentések számára fenntartott hely mennyiségét vezérli, amely befolyásolja, hogy hány gyorsmentési művelet végezhető el, mielőtt egy teljes mentés szükségessé válna. 50 Beállításjegyzék
RECOVERAUTO A helyreállítási értesítés megjelenítését vezérli a sérült rajz megnyitása előtt vagy után. 0 Beállításjegyzék
RECOVERYMODE Azt vezérli, hogy a rajz helyreállítási információit mentse-e a program rendszerhiba után. 2 Beállításjegyzék
REPORTERROR Azt vezérli, hogy elküldhető-e egy hibajelentés az Autodesk számára abban az esetben, ha a program váratlanul leáll. 1 Beállításjegyzék
SAVEFILE Tárolja az automatikus mentés aktuális fájlnevét. Változó Beállításjegyzék
SAVEFILEPATH Megadja az aktuális munkaszakasz automatikus mentési fájlja mappájának útvonalát. Változó Beállításjegyzék
SAVENAME Megjeleníti a legutóbb mentett rajz fájlnevét és mappájának útvonalát. Változó Nincs mentve
SAVETIME Beállítja percben az automatikus mentések közötti időintervallumot. 10 Beállításjegyzék
