Per visualizzare il piano di taglio di un livello specifico, attenersi alla procedura indicata di seguito.
In genere, si visualizza il piano di taglio del livello corrente. Tuttavia, in alcuni casi, potrebbe essere necessario visualizzare un altro livello. Ad esempio, è possibile verificare come viene visualizzata ad ogni livello una facciata continua che si estende su più livelli nel progetto.

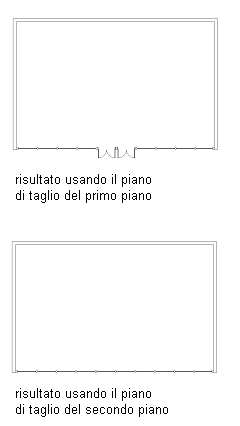

Risultati relativi all'uso di differenti piani di taglio
- Nel Navigatore progetto aprire una costruzione contenente una facciata continua.
- Se necessario, passare ad una vista piana.
- Accedere ai controlli del piano di taglio eseguendo una delle operazioni descritte di seguito.
Per... Procedere nel modo seguente... Definire l'altezza del piano di taglio per la configurazione di visualizzazione corrente Fare clic sul valore di Piano di taglio sulla barra di stato. Definire l'altezza del piano di taglio per qualsiasi configurazione di visualizzazione Scegliere
.
Selezionare quindi una configurazione di visualizzazione nel riquadro sinistro e fare clic sulla scheda Piano di taglio.
- Fare clic su Calcola.
Questo pulsante è disponibile solo se il disegno fa parte di un progetto. Vengono utilizzate le informazioni di livello immesse quando si è creato il livello.
- Nel foglio di lavoro Piano di taglio selezionare il livello di cui si intende visualizzare la vista piana nel disegno corrente.
Ad esempio, se è stata creata una vista del primo piano, ma si intende visualizzare la vista piana del secondo piano, selezionare 2.
- Selezionare l'altezza del piano di taglio del livello selezionato.
Ad esempio, per visualizzare il secondo livello ad un'altezza di taglio di 1,4 metri, immettere 1,4.
- Fare clic su OK.
L'intervallo di visualizzazione viene adattato per visualizzare l'altezza del livello selezionato.
Ad esempio, se si ha un edificio di tre piani con un altezza del pavimento di 2,75 metri per ogni piano ed è stata creata una vista del primo piano, ma nella stessa si intende visualizzare il secondo piano, ad un'altezza di taglio di 1,4 metri, nella finestra di dialogo Piano di taglio, immettere 2 per il livello e 1,4 per Livello superiore altezza piano di taglio. Dopo aver fatto clic su OK, l'intervallo di visualizzazione della vista si estenderà al secondo livello. I valori elencati di seguito vengono immessi nella scheda Piano di taglio della configurazione di visualizzazione.
Nome campo Valore Commento Visualizza sotto intervallo 2,75 metri Il punto di inizio del secondo livello. Altezza di taglio 4,15 metri (2,75 metri + 1,4 metri) Per visualizzare un'altezza di taglio di 1,4 metri, è necessario aggiungere 1,4 metri all'inizio del secondo livello a 2,75 metri. Visualizza sopra intervallo 5.5 metri Il secondo livello inizia a 2,75 metri e ha un'altezza di base di 2,75 metri. L'altezza totale è quindi di 5,5 metri. - Fare clic su OK.
