Durante la connessione di oggetti a quote altimetriche o pendenze diverse o la connessione di oggetti le cui linee d'asse non sono allineate, le soluzioni di percorso vengono create con diverse combinazioni di raccordi o giunti. È possibile visualizzare un'anteprima delle soluzioni di percorso generate e accettare il layout che soddisfa maggiormente i requisiti di design nella riga di comando.
Riga di comando
Se nessuna delle soluzioni di percorso disponibili nella riga di comando sono soddisfacenti, selezionarne una che corrisponde maggiormente ai propri requisiti e utilizzare i grip per modificare il layout.

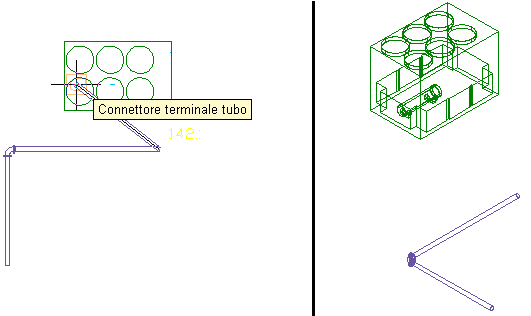

Nel seguente esempio viene illustrato il funzionamento delle soluzioni di percorso durante la connessione di una tubatura ad un refrigeratore. La tubazione si trova su una quota diversa e la sua estremità non è allineata con la connessione del refrigeratore. Selezionare l'ultimo segmento di tubo, quindi fare clic su (grip Aggiungi)sull'estremità aperta. Spostare il cursore sulla connessione del refrigeratore, quindi fare clic sul connettore terminale del tubo.
La seconda finestra è impostata su una vista assonometrica per visualizzare l'anteprima delle soluzioni di percorso

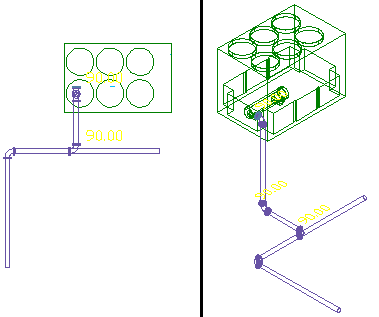

In questo esempio vengono generate due soluzioni di percorso. Ogni soluzione si basa sui raccordi specificati nella preferenza di percorso corrente. Gli angoli vengono determinati in base agli angoli consentiti per il gomito selezionato. È possibile visualizzare l'anteprima delle soluzioni di percorso e selezionare il layout più appropriato.

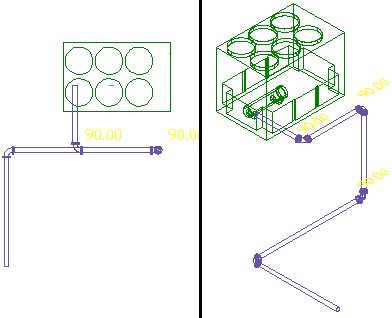

Prima soluzione di percorso
