È possibile spostare segmenti, parti multivista HVAC e raccordi relativi ai canali aria mediante i grip Posizione, come illustrato di seguito.

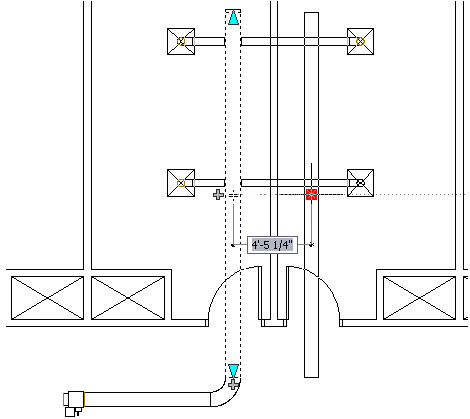

Esempio di grip Posizione per un segmento di canale aria
Se l'oggetto è connesso ad un sistema, è possibile spostare gli oggetti connessi nel piano XY corrente per mantenere la connettività. Nelle figure seguenti viene illustrato l'utilizzo di grip Posizione per spostare oggetti canale aria.

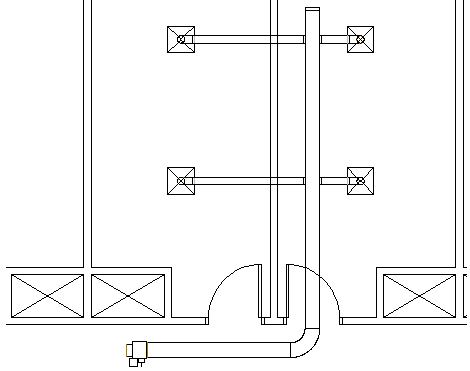

Vista dall'alto di un tratto di canale aria

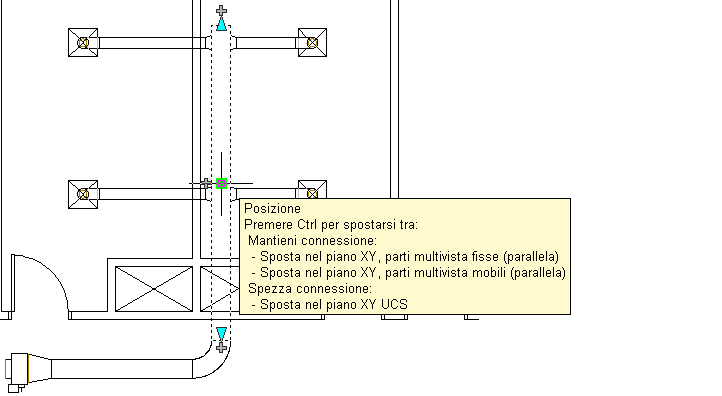

Utilizzo di un grip Posizione per spostare la derivazione di canale aria nella stanza adiacente

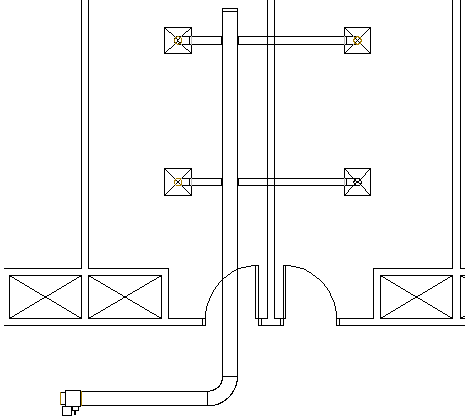

Derivazione di canale aria spostata nella nuova posizione
Se il segmento di canale aria non è connesso ad un altro oggetto, è possibile modificarne l'angolo e la lunghezza utilizzando i grip Inizio o Fine.
I grip Inizio e Fine consentono di modificare la posizione XYZ del punto iniziale o finale del segmento. Ciò è particolarmente utile per il disegno iniziale di tratti di canale aria, poiché semplifica la connessione di un segmento ad un tratto esistente.
