I dati del radiatore nei file BDH sono ricavati da produttori di radiatori, applicazioni per il calcolo del carico del riscaldamento (ad esempio SOLAR COMPUTER Desktop) e software di design per il settore dei radiatori D A CH. I dati del radiatore includono lunghezza, larghezza, altezza, nome dell'azienda e nome della parte. Dopo aver importato un file BDH (.dat), è possibile creare definizioni radiatore nel catalogo MvParts (Global).apc in AutoCAD MEP toolset. Le parti multivista possono quindi essere utilizzate per modellare forma e dimensioni di parti effettivamente utilizzate nel settore, ad esempio radiatori. In AutoCAD MEP toolset le parti multivista, ad esempio i radiatori, sono organizzate in base al tipo e i dati corrispondenti vengono memorizzati in cataloghi parti. L'aspetto grafico del radiatore è determinato da un modello di radiatore di default. Il modello si trova in \ProgramData\Autodesk\MEP <versione>\ita\MEPContent\Global\MvParts\Plumbing\Radiators\Radiator Template_gbm.xml. È possibile modificare il modello per cambiare l'aspetto del radiatore. Vedere Archiviazione delle parti catalogo e relativo utilizzo come riferimenti.
Per creare parti del radiatore personalizzate
- Fare clic su

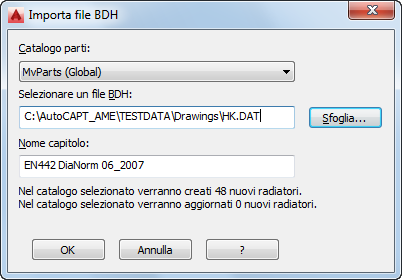

ApriContenuto radiatore BDH. - Nella finestra di dialogo Importa file BDH, area Catalogo parti, selezionare il catalogo di parti multivista in cui inserire le parti.
- In Selezionare un file BDH, individuare il file BDH (.dat) e selezionarlo.
Il nome del capitolo viene aggiornato con il nome del produttore contenuto in tale file e il numero specificato di parti create o aggiornate.
- Fare clic su OK.
Le parti vengono aggiornate nella sottocartella specificata della cartella Impianto idraulico
Radiatori del catalogo delle parti multivista. In AutoCAD MEP toolset le parti sono organizzate in base ai nomi dei sottocapitoli specificati nel file BDH, in base a cui vengono anche aggiornati i radiatori esistenti.
