Dopo aver importato i calcoli di carico dell'importazione nel disegno e averli applicati ai vani, è possibile visualizzare i risultati dei calcoli negli indicatori e nei computi per facilitare le operazioni di design del sistema HVAC.

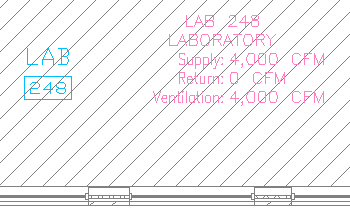

Esempio di indicatore vano

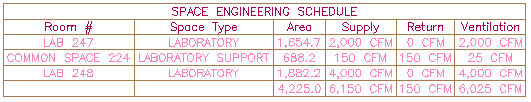

Esempio di computo vani semplice
Gli indicatori e i computi vani si trovano nel Generatore di contenuti ed è possibile trascinarli in una tavolozza degli strumenti.
Per caricare l'indicatore vano in una tavolozza degli strumenti
- Fare clic su
.
- Nella libreria selezionare Catalogo degli strumenti di documentazione MEP (unità inglesi).
- Nel riquadro sinistro scegliere HVACHVAC Tags.
- Fare clic su Indicatori testo.
- Nell'angolo superiore sinistro fare clic su Avanti finché non viene visualizzata la pagina con l'indicatore Vano.
- Spostare il cursore sull'icona i-drop.
- Trascinare l'i-drop dalla libreria e rilasciare lo strumento indicatore vano su una tavolozza degli strumenti.
- Per aggiungere il computo vani, ripetere la procedura. Space Engineering Schedule si trova in HVACHVAC Schedules del catalogo degli strumenti di documentazione.
- Chiudere la Libreria.
Per informazioni sul posizionamento di indicatori vano nel disegno, vedere Indicatori. Per informazioni sulla creazione di computi vano, vedere Computi. Con ogni probabilità gli indicatori e i computi vano verranno utilizzati nei disegni di costruzione come supporto durante le operazioni di design. Non è necessario includerli nei disegni di vista e nei disegni a più fogli per i documenti di progetto.
