È possibile visualizzare la tensione, il carico e la lunghezza di un particolare circuito per facilitare le scelte di design, ad esempio quando è necessario decidere se estendere un circuito già esistente o in che modo assegnare i quadri.

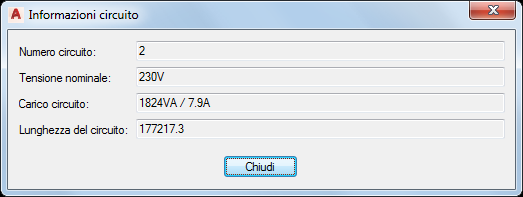

Per visualizzare le informazioni sul circuito
- Selezionare un filo o un dispositivo e fare clic su scheda Filo o
.
Nota: Se il database di progetto elettrico è stato ricaricato nel disegno corrente, il carico del circuito riflette il carico complessivo di tutti i dispositivi assegnati al circuito. I dispositivi che contribuiscono al carico totale possono trovarsi in più disegni.
