- Selezionare il raccordo del canale aria
- Nel riquadro proprietà
AvanzatePosizione deviazione.
Nota: La riga Posizione deviazione viene visualizzata solo se al disegno sono stati aggiunti raccordi del canale aria di deviazione.

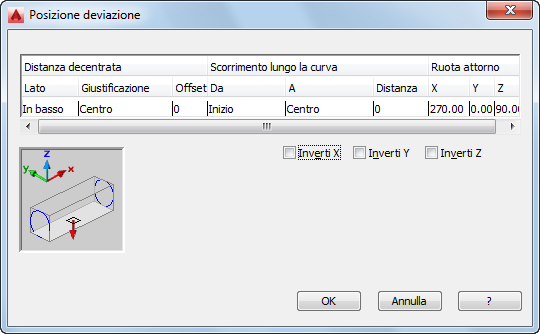

Scheda Posizione deviazione della finestra di dialogo Proprietà raccordo canale aria
In questa finestra di dialogo, è possibile:
- Spostare la deviazione in senso longitudinale o trasversale rispetto ad un segmento di canale aria
- Specificare una posizione selezionando una distanza e una posizione di offset in base al punto iniziale e al punto finale del segmento di canale aria
- Riposizionare la deviazione su un altro lato del segmento di canale aria o ad un altro angolo
- Specificare un nuovo angolo di rotazione o invertire il raccordo rispetto all'asse X, Y o Z
