Esercizio pratico: modifiche con le funzioni REM

In questo esercizio verranno utilizzate le funzioni REM per correggere un disegno.

Per modificare un disegno utilizzando un oggetto REM

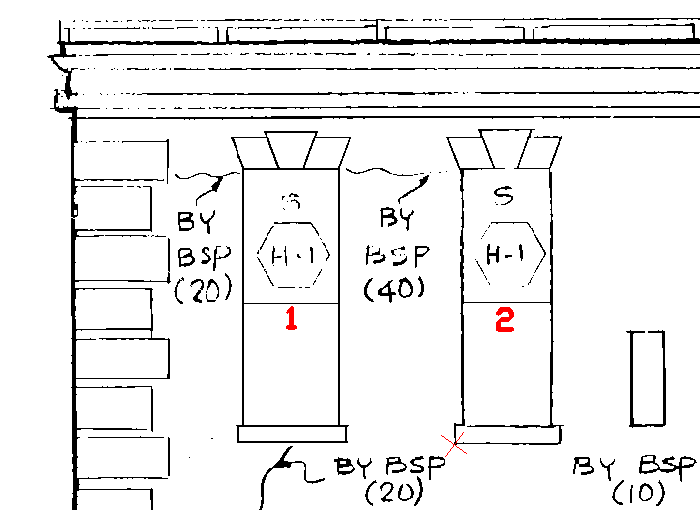

1	Aprire il file C:\Programmi\Autodesk\AutoCAD Raster Design 2019\Getting Started Guide\LiveView_REM.dwg. Ingrandire l'angolo superiore sinistro dell'edificio. Per l'angolo superiore sinistro si utilizzerà come modello la finestra 1, in sostituzione della finestra 2.

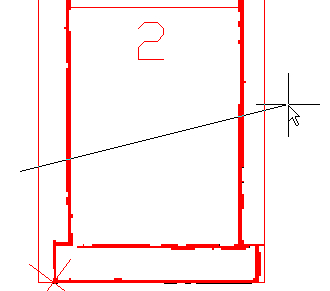

2	Fare clic sul menu RasterREMCrea regione bitonale intensificataIntercettazione connessa. Trascinare l'intercettazione nella metà inferiore della finestra 2, fare clic con il pulsante destro del mouse e scegliere INVIO. Il contorno completo della finestra viene convertito in un'area REM, poiché tutte le linee sono collegate alle due che hanno attraversato l'area di intercettazione.

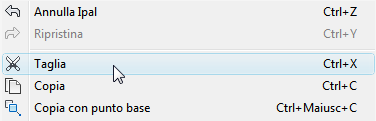

3	Selezionare il bordo dell'area REM, fare clic con il pulsante destro del mouse e scegliere Taglia. Il contorno della finestra viene eliminato e, in corrispondenza dell'angolo inferiore sinistro, appare una "X" rossa.
4	Provare ad usare un'altra intercettazione connessa per creare un'area bitonale di tipo avanzato per la finestra 1. Selezionare l'area REM, fare clic con il pulsante destro del mouse e scegliere Copia con punto base.
5	Fare clic sull'angolo inferiore sinistro della finestra 1 per specificare il punto di base, fare clic con il pulsante destro del mouse e scegliere Incolla. Allineare il cursore alla X rossa della finestra 2 e fare clic per incollare la finestra REM nella posizione corretta.

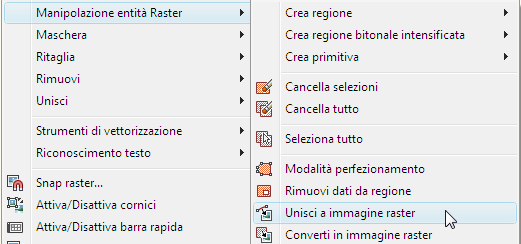

6	Fare clic sulla finestra REM, quindi sul menu RasterManipolazione entità rasterUnisci a immagine raster. La finestra REM 1 viene convertita in raster. Ulteriore esplorazione: copiare la finestra REM e sostituire le due finestre sotto le finestre 1 e 2.
