Il componente sezione tipo RailPlatform include layer comuni per la banchina ferroviaria, quali muri, plinto in calcestruzzo, marciapiede, sottofondo di sabbia, fondazione e così via.

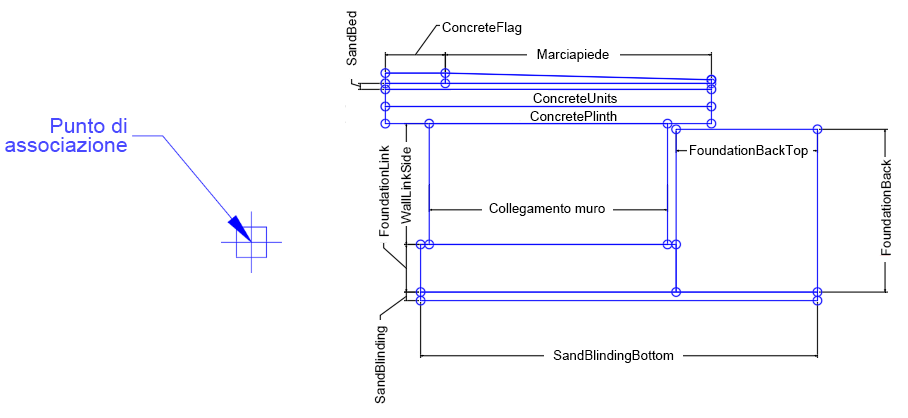

Associazione

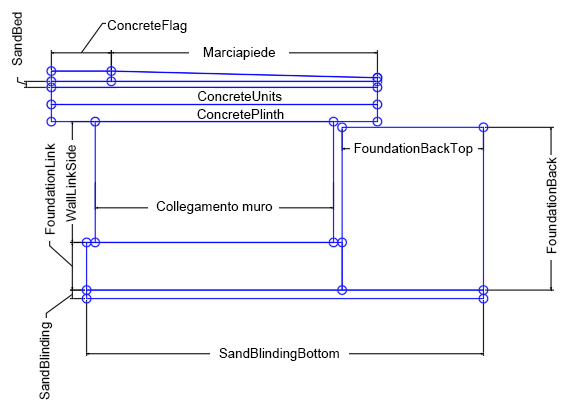

Parametri di input
Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo. | Sinistro/Destro | Destro |
| Larghezza muro | Larghezza del muro sotto la banchina ferroviaria | Numerico, positivo |
2.782 ft 0.85 m |
| Codice collegamento muro | Elenco di codici da assegnare al collegamento muro | Stringa separata da virgole | Muro |
| Altezza plinto in calcestruzzo | Altezza del plinto in calcestruzzo sopra il muro | Numerico, positivo |
0.2 ft 0.06 m |
| Codice collegamento plinto in calcestruzzo | Elenco di codici da assegnare al collegamento plinto in calcestruzzo | Stringa separata da virgole | Plinto in calcestruzzo |
| Altezza unità calcestruzzo | Altezza delle unità calcestruzzo al di sopra del plinto in calcestruzzo | Numerico, positivo |
0.2 ft 0.06 m |
| Codice collegamento pavimentazione calcestruzzo | Elenco di codici da assegnare al collegamento pavimentazione calcestruzzo | Stringa separata da virgole | Pavimentazione calcestruzzo |
| Codice forma unità calcestruzzo | Elenco di codici da assegnare alla forma unità calcestruzzo | Stringa separata da virgole | Unità calcestruzzo |
| Codice forma pavimentazione calcestruzzo | Elenco di codici da assegnare alla forma pavimentazione calcestruzzo | Stringa separata da virgole | Pavimentazione calcestruzzo |
| Altezza pavimentazione calcestruzzo | Altezza della pavimentazione in calcestruzzo al di sopra delle unità calcestruzzo | Numerico, positivo |
0.12 ft 0.04 m |
| Larghezza pavimentazione calcestruzzo | Larghezza della pavimentazione in calcestruzzo sopra le unità calcestruzzo | Numerico, positivo |
0.7 ft 0.21 m |
| Codice collegamento unità calcestruzzo | Elenco di codici da assegnare al collegamento unità calcestruzzo | Stringa separata da virgole | Unità calcestruzzo |
| Profondità sottofondo sabbia | Profondità della sabbia tra le unità calcestruzzo e la pavimentazione in calcestruzzo | Numerico, positivo |
0.07 ft 0.02 m |
| Codice forma sottofondo sabbia | Elenco di codici da assegnare alla forma sottofondo sabbia | Stringa separata da virgole | Sabbia |
| Codice forma muro | Elenco di codici da assegnare alla forma muro | Stringa separata da virgole | Muro |
| Codice collegamento sottofondo sabbia | Elenco di codici da assegnare al collegamento sottofondo sabbia | Stringa separata da virgole | Sabbia |
| Codice forma plinto in calcestruzzo | Elenco di codici da assegnare alla forma plinto in calcestruzzo | Stringa separata da virgole | Plinto in calcestruzzo |
| Pendenza marciapiede | Pendenza marciapiede della banchina ferroviaria | Numerico | 40 ( :1 ) |
| Codice forma marciapiede | Elenco di codici da assegnare alla forma marciapiede | Stringa separata da virgole | Marciapiede |
| Scostamento fondazione | Distanza tra il muro in calcestruzzo e la fondazione | Numerico |
0.1 ft 0.03 m |
| Profondità fondazione | Profondità della banchina ferroviaria | Numerico, positivo |
0.556 ft 0.17 m |
| Codice forma fondazione | Elenco di codici da assegnare alla forma fondazione | Stringa separata da virgole | Fondazione |
| Sporgenza | Distanza della banchina ferroviaria dal muro in calcestruzzo su entrambi i lati | Numerico |
0.512 ft 0.156 m |
| Codice collegamento fondazione | Elenco di codici da assegnare al collegamento fondazione | Stringa separata da virgole | Fondazione |
| Larghezza parte posteriore fondazione | Larghezza della parte posteriore della fondazione | Numerico, positivo |
1.65 ft 0.5 m |
| Codice forma posteriore fondazione | Elenco di codici da assegnare alla forma posteriore fondazione | Stringa separata da virgole | Parte posteriore fondazione |
| Codice collegamento marciapiede | Elenco di codici da assegnare al collegamento marciapiede | Stringa separata da virgole | Marciapiede |
| Profondità sabbia di livellamento | Profondità della sabbia di livellamento sotto la banchina ferroviaria | Numerico, positivo |
0.1 ft 0.03 m |
| Codice forma livellamento sabbia | Elenco di codici da assegnare alla forma livellamento sabbia | Stringa separata da virgole | Sabbia di livellamento |
| Altezza parte posteriore fondazione | Altezza della parte posteriore della fondazione | Numerico, positivo |
1.05 ft 0.32 m |
| Codice linea caratteristica bordo banchina | Elenco di codici da assegnare al collegamento linea caratteristica bordo banchina | Stringa separata da virgole | PlatformEdge |
| Altezza banchina sopra la parte superiore della rotaia | Regola la quota altimetrica della banchina sopra la parte superiore della rotaia (punto di origine del componente sezione tipo) | Numerico |
0.2 ft 0.6096 m |
Parametri obiettivo
| Parametro | Descrizione | Stato |
|---|---|---|
| OffsetFromCL | Offset da asse della rotaia | Facoltativo |
| PlatformElevation | Altezza sopra la rotaia | Facoltativo |
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Questo componente sezione tipo fornisce una banchina ferroviaria collegata ad un tracciato ferroviario. Posizionare il punto di inserimento del componente sezione tipo della banchina sul tracciato asse e sul profilo del binario e regolare il comportamento impostando i parametri di input e facoltativamente i parametri obiettivo elencati di sopra.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo disegna la banchina ferroviaria.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | WallBottomLeft | Muro in basso a sinistra |
| P2 | WallTopLeft | Muro in alto a sinistra |
| P3 | WallTopRight | Muro in alto a destra |
| P4 | WallBottomRight | Muro in basso a destra |
| P5 | PlinthBottomLeft | Plinto in basso a sinistra |
| P6 | PlinthTopLeft | Plinto in alto a sinistra |
| P7 | PlinthTopRight | Plinto in alto a destra |
| P8 | ConcreteUnitsTopLeft | Unità calcestruzzo in alto a sinistra |
| P9 | ConcreteUnitsTopRight | Unità calcestruzzo in alto a destra |
| P10 | SandBedTopLeft | Sottofondo sabbia in alto a sinistra |
| P11 | SandBedTopRight | Sottofondo sabbia in alto a destra |
| P12 - P13 | PlatformEdge | Bordo banchina |
| P14 | PlatformEdgeBottom | Bordo inferiore banchina |
| P15 | Top, FootwayRightEdge | Bordo destro marciapiede |
| P16 | FoundationRightEdge | Bordo destro fondazione |
| P17 | FoundationBottomRight | Fondazione in basso a destra |
| P18 | FoundationBottomLeft | Fondazione in basso a sinistra |
| P19 | FoundationEdgeLeft | Bordo fondazione a sinistra |
| P20 | PlinthBottomRight | Plinto in basso a destra |
| P21 | SandBlindingRightTop | Sabbia di livellamento in alto a destra |
| P22 | SandBlindingRightBottom | Sabbia di livellamento in basso a destra |
| P23 | SandBlindingLeftBottom | Sabbia di livellamento in basso a sinistra |
| P24 | FoundationBackTopLeft | Parte posteriore fondazione in alto a sinistra |
| P25 | FoundationBackTopRight | Parte posteriore fondazione in alto a destra |
| L1 | WallLinkSide | Collegamento muro laterale |
| L2 | WallLinkTop | Collegamento muro in alto |
| L3 | WallLinkSide | Collegamento muro laterale |
| L4 | WallLinkBottom | Collegamento muro in basso |
| L5 | ConcretePlinthLink | Collegamento plinto in calcestruzzo |
| L6 | ConcretePlinthLinkTop | Collegamento plinto in calcestruzzo in alto |
| L7 | ConcretePlinthLink | Collegamento plinto in calcestruzzo |
| L8 | ConcretePlinthLinkBottom | Collegamento plinto in calcestruzzo in basso |
| L9 | ConcreteUnitLink | Collegamento unità calcestruzzo |
| L10 | ConcreteUnitLinkTop | Collegamento unità calcestruzzo in alto |
| L11 | ConcreteUnitLink | Collegamento unità calcestruzzo |
| L12 | ConcreteUnitLinkBottom | Collegamento unità calcestruzzo in basso |
| L13 | SandBedBottomLeft | Sottofondo sabbia in basso a sinistra |
| L14 | SandBedLinkTop | Collegamento sottofondo sabbia in alto |
| L15 | SandBedBottomRight | Sottofondo sabbia in basso a destra |
| L16 | SandBedLinkBottom | Collegamento sottofondo sabbia in basso |
| L17 | ConcreteFlagLink | Collegamento pavimentazione calcestruzzo |
| L18 | ConcreteFlagLink, Top | ConcreteFlagLink, Top |
| L19 - L20 | ConcreteFlagLink | Collegamento pavimentazione calcestruzzo |
| L21 | Footway, Top | Marciapiede |
| L22 | FootwayLink | Collegamento marciapiede |
| L23 | FootwayLinkBottom | Collegamento marciapiede in basso |
| L24 | FootwayLink | Collegamento marciapiede |
| L25 - L28 | FoundationLink | Collegamento fondazione |
| L29 | SandBlindingTop | Sabbia di livellamento in alto |
| L30, L32 | SandBlinding | Sabbia di livellamento |
| L31 | SandBlindingBottom | Sabbia di livellamento in basso |
| L33, L35 | FoundationBack | Parte posteriore fondazione |
| L34 | FoundationBackTop | Parte posteriore fondazione in alto |
| L36 | FoundationBackBottom | Parte posteriore fondazione in basso |
| S1 | Muro | Muro |
| S2 | ConcretePlinth | Plinto in calcestruzzo |
| S3 | ConcreteUnits | Unità calcestruzzo |
| S4 | SandBed | Sottofondo sabbia |
| S5 | ConcreteFlag | Pavimentazione calcestruzzo |
| S6 | Footway | Marciapiede |
| S7 | Foundation | Fondazione |
| S8 | SandBlinding | Sabbia di livellamento |
| S9 | FoundationBack | Parte posteriore fondazione |

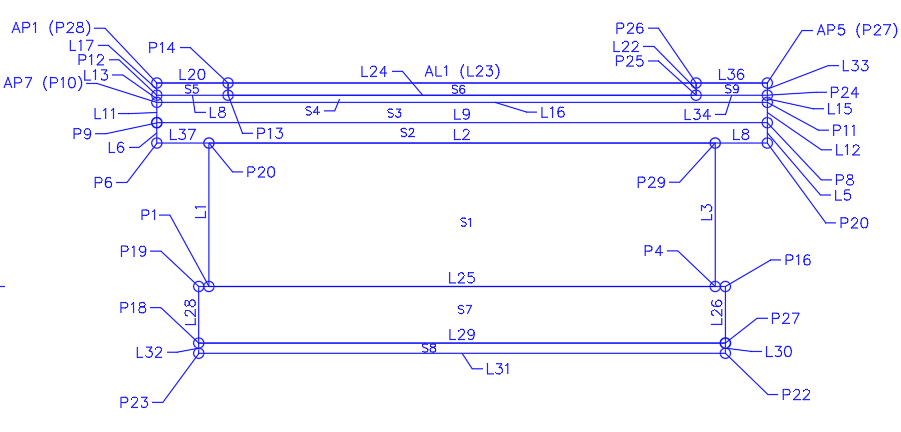

Diagrammi di codifica
