Internal_Multi

Associazione

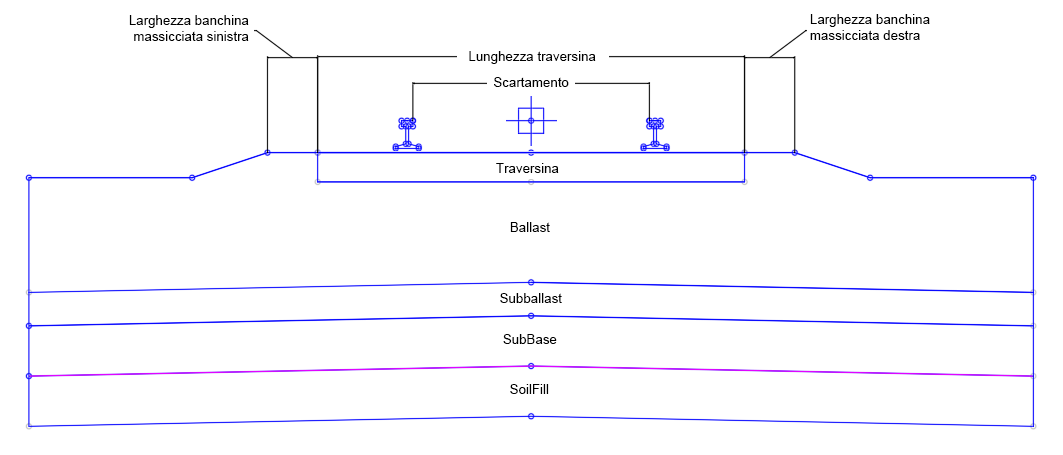

Per default, il punto di associazione si trova in corrispondenza dell'asse tra le rotaie. Il binario può essere spostato rispetto a tale punto mediante i parametri del componente sezione tipo.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Misura sopraelevazione ferroviaria	Determina se la differenza di quota altimetrica tra le rotaie viene calcolata tra le linee di scartamento (facce) di ciascuna rotaia o tra gli assi di ciascuna rotaia.	Elenco di selezione: Da linea scartamento a linea di scartamento Da asse rotaia ad asse rotaia	Da asse rotaia ad asse rotaia
Sopraelevazione ferroviaria di default	Differenza di quota altimetrica di default tra le rotaie. Il valore è positivo se la rotaia destra è più in alto di quella sinistra e negativo se la rotaia destra è più in basso di quella sinistra. Questo valore viene applicato in modalità layout ed è utile per osservare l'adattamento del componente sezione tipo a diversi valori di sopraelevazione ferroviaria. Se presente tramite il tracciato linea base, la sopraelevazione ferroviaria ha la precedenza su questo valore.	Numerico	0
Profondità del canale di scarico	Profondità del canale di scarico destro dalla parte superiore della massicciata.	Numerico, non negativo	0.5 ft 0.1524 m
Scartamento	Distanza tra le facce interne delle rotaie	Numerico, non negativo	56.5" 1435 mm
Larghezza della superficie della rotaia	La larghezza della superficie della rotaia.	Numerico, non negativo	2.72" 69 mm
Spessore rotaia	Spessore della rotaia dalla parte superiore della rotaia alla parte superiore della piastra di raccordo	Numerico, non negativo	6.625" 168 mm
Larghezza della base della rotaia	Larghezza della base della rotaia	Numerico, non negativo	5.5" 140 mm
Spessore della piastra di raccordo	Spessore della piastra di raccordo che è anche la distanza tra parte inferiore della rotaia e la parte superiore della traversina.	Numerico, non negativo	1" 25 mm
Da base rotaia a massicciata	Distanza tra la parte inferiore della rotaia e la parte superiore della massicciata. Se questo valore è uguale allo spessore della piastra di raccordo, la parte superiore della massicciata è allineata con la parte superiore delle traversine.	Numerico, non negativo	1" 25 mm
Lunghezza traversina	Lunghezza della traversina.	Numerico, non negativo	8.5' 2.59 m
Profondità traversina	Profondità della traversina	Numerico, non negativo	7" 178 mm
Profondità massicciata minima	Distanza verticale minima tra la parte inferiore della traversina e la parte superiore della sottomassicciata. La posizione di questa distanza minima varia nelle diverse fasi della sopraelevazione ferroviaria. Vedere Funzionamento di seguito.	Numerico, non negativo	12" 305 mm
Larghezza banchina massicciata (sinistra e destra)	Distanza fra l'estremità della traversina e l'inizio della scarpata della massicciata.	Numerico, non negativo	12" 305 mm
Scarpata massicciata (sinistra e destra)	Inclinazione della parte laterale del materiale della massicciata. La pendenza della parte superiore del materiale della massicciata corrisponde alla pendenza della traversina, risultante dalla sopraelevazione ferroviaria.	Pendenza, non negativo	2:1
Profondità sottomassicciata	Profondità del materiale della sottomassicciata.	Numerico, non negativo	8" 203 mm
Scarpata superiore sottomassicciata (sinistra e destra)	Pendenza superiore dei lati sinistro e destro della sottomassicciata, con l'asse del componente sezione tipo come punto cardine.	Pendenza, non negativo	40:1
Scarpata sottomassicciata	Pendenza della parte laterale del materiale della sottomassicciata.	Pendenza, non negativo	2:1
Estensione Sottobase	Distanza tra la base del materiale della sottomassicciata e l'inizio della pendenza laterale del materiale della sottobase	Numerico, non negativo	0.5 ft 0.15 m
Pendenza sottobase	Inclinazione della parte laterale del materiale della sottobase.	Pendenza, non negativo	1:1
Spessore Sottobase	Profondità del materiale della sottobase	Numerico, non negativo	1 ft 0.30 m
Profondità rilevato terreno	Profondità del materiale in rilevato del terreno	Numerico, non negativo	1 ft 0.30 m
Pendenza rilevato terreno	Inclinazione della parte laterale del materiale in rilevato del terreno.	Pendenza, non negativo	1:1
Estensione rilevato terreno	Distanza tra la base del materiale della sottobase e l'inizio della pendenza laterale del materiale in rilevato del terreno	Numerico, non negativo	0.5 ft 0.15 m
Ometti rotaie	Impedisce il disegno di punti, collegamenti e forme delle rotaie.	Yes/No	No
Ometti traversine	Impedisce il disegno di punti, collegamenti e forme delle traversine.	Yes/No	No
Ometti massicciata	Impedisce il disegno di punti, collegamenti e forme della massicciata. Se questa opzione è impostata su Sì, la sottomassicciata non viene nemmeno disegnata.	Yes/No	No
Ometti sottomassicciata	Impedisce il disegno di punti, collegamenti e forme della sottomassicciata. Se l'opzione Ometti massicciata è impostata su Sì, la sottomassicciata non viene disegnata indipendentemente da questa impostazione.	Yes/No	No
Ometti sottobase	Impedisce il disegno di punti, collegamenti e forme della sottobase. Se l'opzione Ometti massicciata od Ometti sottomassicciata è impostata su "Sì", la sottobase non viene disegnata indipendentemente da questa impostazione.	Yes/No	No
Ometti rilevato terreno	Impedisce il disegno di punti, collegamenti e forme del terreno in rilevato. Se l'opzione Ometti massicciata, Ometti sottomassicciata o Ometti sottobase è impostata su "Sì", il rilevato terreno non viene disegnato indipendentemente da questa impostazione.	Yes/No	No

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
RightSideOffset	Scostamento del lato destro	Facoltativo
RightSideElevation	Quota altimetrica del lato destro	Facoltativo
LeftSideOffset	Scostamento del lato sinistro	Facoltativo
LeftSideElevation	Quota altimetrica del lato sinistro	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

Questo componente sezione tipo può essere utilizzato in situazioni con più binari in combinazione con il componente sezione tipo a più binari sinistro e/o il componente sezione tipo a più binari destro. Con questi componenti sezione tipo, ogni linea ferroviaria ha il proprio tracciato e profilo. Posizionare questo componente sezione tipo internamente sul tracciato e profilo sinistro e/o sul tracciato e profilo destro. Controllare le posizioni del bordo sinistro o destro del componente sezione tipo con i parametri di input o con i parametri obiettivo forniti. Le linee obiettivo tra il tracciato destro, il tracciato sinistro e/o altri tracciati ferroviari interni.

Quando si applicano i dati della sopraelevazione ferroviaria alla linea di base del tracciato, i binari vengono ruotati di conseguenza. Il punto intorno al quale ruotano varia a seconda dell'impostazione Metodo di rotazione incluso nei dati della sopraelevazione ferroviaria per il tracciato. Se Metodo di rotazione è impostato su Binario falda bassa, la rotaia all'interno della curva viene mantenuta alla quota altimetrica del binario, mentre la quota altimetrica della rotaia esterna viene regolata in base a un valore pari a quello della sopraelevazione ferroviaria.

Se Metodo di rotazione è impostato su Binario falda alta, la rotaia all'esterno della curva viene mantenuta alla quota altimetrica del binario, mentre la quota altimetrica della rotaia interna viene regolata in base a un valore pari a quello della sopraelevazione ferroviaria.

Se Metodo di rotazione è impostato su Centro - Linea base, entrambe le rotaie vengono regolate in base a un valore pari alla metà del valore della sopraelevazione ferroviaria, la rotaia esterna verso l'alto e la rotaia esterna verso il basso.

In tutti i casi, il valore Profondità massicciata minima viene applicato in corrispondenza della posizione del giuoco minimo tra il collegamento e la sottomassicciata. Il parametro Pendenza superiore sottomassicciata controlla in modo indipendente la pendenza superiore della sottomassicciata . Il parametro Da linea di base a sommità sottomassicciata controlla la posizione della sommità della sottomassicciata.

Dettaglio binario

La forma della rotaia utilizzato in questo componente sezione tipo è un'approssimazione semplificata delle forme e dimensioni di rotaie standard del settore. Larghezza della superficie della rotaia, Spessore rotaia e Larghezza della base della rotaia sono disponibili come parametri di input e vengono utilizzati per ricavare le rimanenti quote approssimate.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza i collegamenti comprendenti le rotaie, le traversine, la massicciata, la sottomassicciata e le scarpate.

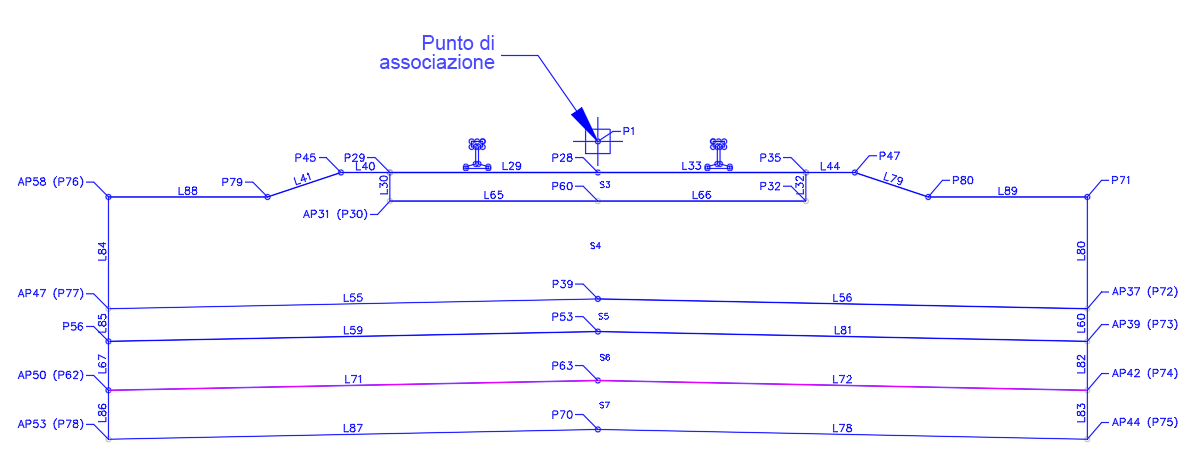

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P1, P4-P27, P58-P59	Rotaia	Rotaia
P2	Cl_Rail	Asse della rotaia
P3	Gauge_Line, Rail	Linea scartamento (bordo interno della parte superiore della rotaia)
P28-P32, P60	Traversina	Traversina
P54-P55, P45, P47, P71-P72, P76	Ballast	Ballast
P53, P73	Subballast	Subballast
P62-P63, P74	SubBase	SubBase
P70, P75, P78	Rilevato del terreno	Rilevato del terreno
L1, L2	Top_Rail, Rail	Parte superiore della rotaia
L3-L28	Rotaia	Rotaia
L29-L33, L65-L66	Traversina	Traversina
L40-41, L44, L55-L56, L63, L79-L80, L84, L88-L89	Ballast	Ballast
L59-L60, L81, L85	Subballast	Subballast
L67, L71-L72, L82	SubBase	SubBase
L78, L83, L86-L87	Rilevato del terreno	Rilevato del terreno
S1, S2	Rotaia	Rotaie
S3	Traversina	Traversina
S4	Ballast	Ballast
S5	Subballast	Subballast
S6	SubBase	SubBase
S7	SoilFill	SoilFill

Internal_Multi_Track
