Marciapiede Provincia Clark

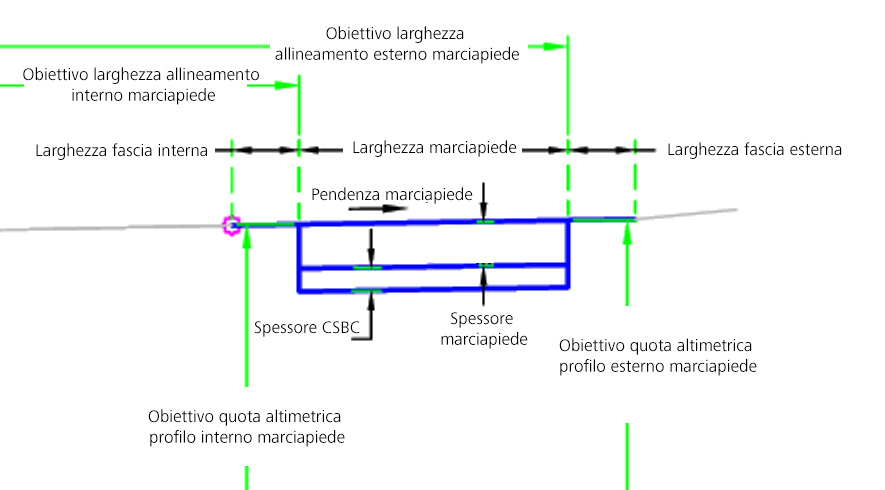

Il componente sezione tipo Marciapiede Provincia Clark inserisce collegamenti per un marciapiede di calcestruzzo con fasce erbose interne ed esterne in base allo standard di marciapiede della Provincia di Clark. Il marciapiede si trova su un layer CSBC.

È necessario verificare che le quote utilizzate corrispondano all'interpretazione personale della planimetria standard.

Associazione

Il punto di associazione si trova nel bordo interno della pendenza iniziale in scavo o in rilevato. Questo componente può essere collegato al lato sinistro o destro.

Parametri di input

Nota: Tutte le quote sono espresse in metri o in piedi, se non diversamente indicato. Tutte le pendenze sono espresse come rapporto scostamento orizzontale su differenza di quota (ad esempio 4 : 1) a meno che il segno "%" non indichi che vanno espresse in percentuale.

Parametro	Descrizione	Tipo	Default
Side	Specifica il lato in cui inserire il componente sezione tipo	Sinistro / Destro	Destro
Larghezza marciapiede	Larghezza marciapiede	Numerico	6.0 piedi 1.8 m
Spessore marciapiede	Spessore marciapiede	Numerico	0.33 ft 0.1 m
Utilizzare roccia CSBC	Utilizzare roccia CSBC	Yes/No	Sì
Spessore CSBC	Spessore CSBC	Numerico	0.17 ft 0.05 m
Pendenza marciapiede	Pendenza marciapiede	Numerico, positivo	1.5%
Larghezza fascia interna	Larghezza fascia interna	Numerico	1 ft 0.3 m
Larghezza fascia esterna	Larghezza fascia esterna	Numerico	1 ft 0.3 m

Parametri obiettivo

In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.

Parametro	Descrizione	Stato
Allineamento interno del marciapiede	Può essere utilizzato per sostituire la larghezza della fascia interna. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Allineamento esterno del marciapiede	Può essere utilizzato per sostituire la larghezza del marciapiede. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Profilo interno del marciapiede	Può essere utilizzato per sostituire la quota altimetrica del marciapiede interno. Come obiettivi per la specifica della larghezza è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo.	Facoltativo
Profilo esterno del marciapiede	Può essere utilizzato per sostituire la quota altimetrica del marciapiede esterno. Come obiettivi per la specifica della quota altimetrica è possibile utilizzare i seguenti tipi di oggetti: profili, polilinee 3D, linee caratteristiche o figure di rilievo.	Facoltativo

Assegnazioni logiche di esecuzione

Nessuno.

Parametri di output

Nessuno.

Funzionamento

I collegamenti della fascia erbosa interna, del marciapiede e della fascia erbosa esterna vengono inseriti verso l'esterno dal punto di associazione secondo la pendenza specificata. Le fasce erbose possono essere omesse specificando un valore di larghezza uguale a zero. Il CSBC viene creato sotto il marciapiede se i parametri vengono impostati per includerlo.

Facoltativamente, è possibile ottenere diverse larghezze di elemento mediante il collegamento a tracciati di scostamento. È inoltre possibile derivare la pendenza trasversale del marciapiede vincolandola ad un profilo di scostamento.

Funzionamento in modalità layout

In modalità layout questo componente sezione tipo visualizza i viali e i marciapiedi sulla base dei parametri di input specificati.

Codici punto, collegamento e forma

Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.

Punto, collegamento o forma	Codice	Descrizione
P2	Sidewalk_In	Bordo interno del marciapiede
P3	Sidewalk_Out	Bordo esterno del marciapiede
P7	Btm-SW-CSBC-IN	Fondo interno del CSBC
P6	Btm-SW-CSBC-OUT	Fondo esterno del CSBC
L1, L3	Top, Datum	Superficie della fascia superiore
L2	Top, Sidewalk	Superficie del marciapiede superiore
L6, L9	Datum
S1	Sidewalk	Area del marciapiede
S2	CSBC-SW	Area del CSBC sotto il marciapiede
