Il componente sezione tipo ShoulderRoundedTarget fornisce l'arrotondamento di una banchina.

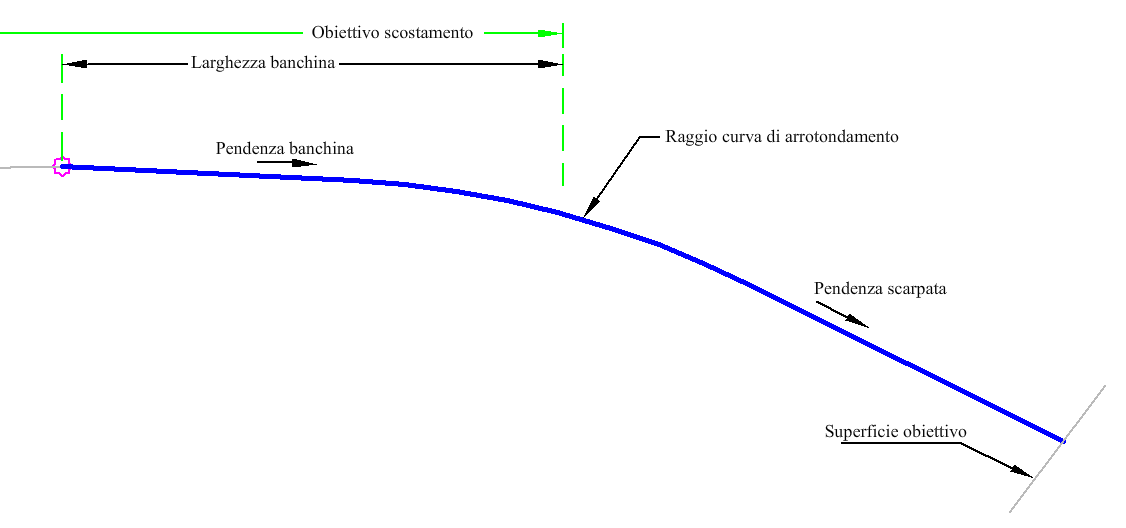

La banchina viene misurata dal punto di associazione al vertice altimetrico dell'arrotondamento. Se la distanza tra il vertice altimetrico e la superficie obiettivo non è adeguata per fornire la curva di arrotondamento, il valore della curva viene ridotto per adattarlo. È possibile definire la geometria della banchina arrotondata.
Associazione
Il punto di associazione si trova in corrispondenza del bordo interno della banchina pavimentata, generalmente sul ciglio esterno della corsia.
Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo. | Sinistro/Destro | Destro |
| Pendenza banchina | Pendenza della banchina. | Numerico | -5 (%) |
| Pendenza scarpata | Inclinazione per la pendenza della scarpata. | Numerico, positivo | 2 (: 1) |
| Curva di arrotondamento | Specifica il valore della lunghezza. | Numerico, positivo |
2.5 ft 0.75 m |
| Larghezza banchina | Larghezza dal punto di associazione al punto cardine della banchina. | Numerico, positivo |
5 ft 1.5 m |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
|
Superficie scarpata |
Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Facoltativo |
|
Offset Target |
Può essere utilizzato per sostituire la larghezza della banchina e collegarla ad un tracciato di scostamento. Come obiettivi per la specifica dello scostamento è possibile utilizzare i seguenti tipi di oggetti: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
La posizione del vertice altimetrico della curva arrotondata viene calcolata mediante i parametri di input o mediante Obiettivo scostamento, se impostato. Viene quindi calcolato un collegamento di scarpata temporaneo. Successivamente viene calcolata la curva e i punti e i collegamenti restanti vengono aggiunti al componente sezione tipo.
Funzionamento in modalità layout
In modalità layout il componente sezione tipo visualizza i collegamenti che includono la banchina.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P1 | Top, Hinge | |
| P4 | Daylight, Top | |
| L1 - L3 | Top |
Diagramma di codifica
