Il componente sezione tipo Fosso rilevato pendenza laterale inserisce collegamenti per la creazione di un fosso facoltativo e le scarpate per scavo e rilevato.
Associazione
Il punto di associazione si trova nel bordo interno della pendenza iniziale in scavo o in rilevato. Questo componente può essere collegato al lato sinistro o destro.

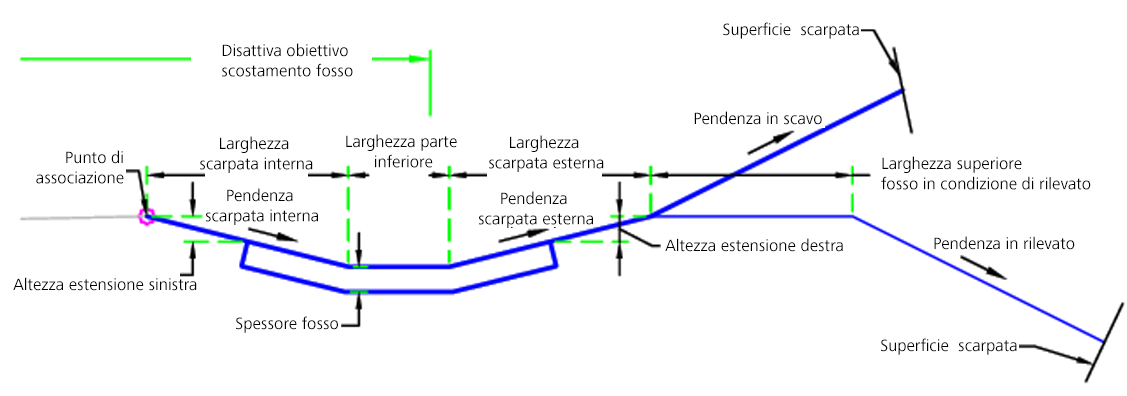

Parametri di input
|
Parametro |
Descrizione |
Tipo |
Default |
|---|---|---|---|
| Side | Specifica il lato in cui inserire il componente sezione tipo | Sinistro / Destro | Destro |
| Collegamento di scarpata | Include od omette il collegamento di scarpata | Yes/No | Sì |
| Codice forma della linea di fosso | Controlla il codice forma della linea di fosso | String | Calcestruzzo |
| Spessore fosso | Spessore del materiale del fosso | Numerico, positivo |
0.5 ft 0.15 m |
| Usa fosso in condizione di rilevato | Controlla se viene creato un fosso in condizione di rilevato | Yes/No | Sì |
| Larghezza scarpatina esterna del fosso | Larghezza del collegamento della scarpatina esterna del fosso (solo scavo) | Numerico, positivo |
4 ft 1.2 m |
| Pendenza scarpatina esterna fosso | Pendenza del collegamento della scarpatina esterna del fosso (solo scavo) | Numerico | 4 ( : 1 ) |
| Larghezza parte inferiore | Larghezza del fondo del fosso | Numerico, positivo |
2 ft 0.6 m |
| Larghezza scarpatina interna del fosso | Larghezza del collegamento della scarpatina interna del fosso (solo scavo) | Numerico, positivo |
4 ft 1.2 m |
| Pendenza scarpatina interna fosso | Pendenza del collegamento della scarpatina interna del fosso (solo scavo) | Numerico | 4 ( : 1 ) |
| Pendenza in rilevato | Pendenza del collegamento di scarpata per il rilevato | Numerico | 4 ( : 1 ) |
| Pendenza in scavo | Pendenza del collegamento di scarpata per lo scavo | Numerico | 4 ( : 1 ) |
| Altezza estensione destra | Distanza dall'inizio della linea di canale dal lato destro | Numerico, positivo |
0.5 ft 150 mm |
| Larghezza superiore fosso in condizione di rilevato | La larghezza del collegamento in corrispondenza della parte superiore del fosso in condizione di rilevato | Numerico, positivo |
3 ft 1 m |
| Altezza estensione sinistra | Distanza dall'inizio della linea di canale dal lato sinistro | Numerico, positivo |
0.5 ft 150 mm |
Parametri obiettivo
In questa sezione sono elencati i parametri del componente sezione tipo che è possibile associare ad uno o più oggetti obiettivo. Per ulteriori informazioni, vedere Come specificare obiettivi del modellatore.
|
Parametro |
Descrizione |
Stato |
|---|---|---|
| Superficie scarpata | Nome della superficie scarpata. Come obiettivi per la specifica della superficie è possibile utilizzare i seguenti tipi di oggetti: superfici. | Obbligatorio |
| Ometti fosso | Può essere utilizzato per disattivare la costruzione del fosso. È possibile utilizzare i seguenti tipi di oggetto come obiettivi per la specificazione dell'offset: tracciati, polilinee, linee caratteristiche o figure di rilievo. | Facoltativo |
Assegnazioni logiche di esecuzione
Nessuno.
Parametri di output
Nessuno.
Funzionamento
Il punto di cardine iniziale è impostato al punto di associazione. La quota altimetrica del punto di cardine viene verificata rispetto alla superficie obiettivo per determinare se la sezione è in condizione di scavo o di rilevato.
Se i parametri richiedono un fosso, questo viene creato utilizzando i parametri di input. Se viene trovato l'obiettivo di Ometti fosso, il fosso non viene creato. Se lo spessore del fosso è maggiore di 0, la linea di fosso viene creata. Se il fosso è in condizione di rilevato, viene applicata la larghezza della parte superiore del fosso in condizione di rilevato.
Il punto di cardine del fosso viene verificato rispetto alla superficie obiettivo per determinare se la sezione è in condizione di scavo o di rilevato. Quindi, viene creato il collegamento di scarpata mediante la pendenza in scavo e la pendenza in rilevato appropriate.
Se il fosso non è richiesto, il collegamento di scarpata viene creato mediante la pendenza in scavo e la pendenza in rilevato appropriate.
Funzionamento in modalità layout
In modalità layout, questo componente sezione tipo disegna la pendenza in rilevato iniziale a 5 unità.
Codici punto, collegamento e forma
Nella tabella seguente sono elencati i codici punto, collegamento e forma di questo componente sezione tipo ai quali sono assegnati codici. Quelli che non dispongono di codice non sono inclusi nella tabella.
|
Punto, collegamento o forma |
Codice |
Descrizione |
|---|---|---|
| P2 | Ditch_In | Interno del fosso |
| P3 | Ditch_Out | Esterno del fosso |
| P4 | Cardine, Cardine_Scavo, Cardine_Rilevato | Punto di cardine, in scavo o in rilevato |
| P5 | Daylight, Daylight_Cut | Punto in scavo della scarpata |
| P6 | Hinge, Hinge_Fill | Punto di cardine in rilevato |
| P7 | Daylight, Daylight_Fill | Punto in rilevato della scarpata |
| P8-P11 | Fondo fosso | Fondo del fosso |
| L1-L3, L10 | Parte superiore, Fosso | Parte superiore del fosso |
| L4 | Parte superiore, Scarpata, Scarpata_Scavo | Collegamento in scavo della scarpata |
| L5-L7 | Datum, Ditch_Bottom | Fondo del fosso |
| L11 | Parte superiore, Scarpata, Scarpata_Rilevato | Collegamento in rilevato della scarpata |
| S1 | Codice forma della linea di fosso | Valore di input dell'utente |

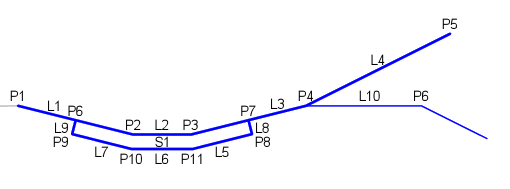

Diagramma di codifica
